Работа с параметрическими элементами

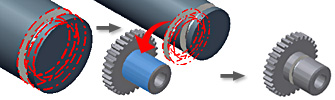

Создание параметрического элемента на основе параметрической детали или набора элементов и указание геометрии, используемой для позиционирования элемента на детали. Доступно редактирование файлов параметрических элементов, размещенных параметрических элементов и эскизов параметрических элементов.

Создание параметрического элемента

1. Выберите на ленте вкладку «Управление» панель «Разработка» «Извлечь параметрический элемент» .

2. Указать на модели или в браузере один или несколько извлекаемых конструктивных элементов.

3. В диалоговом окне "Извлечь параметрический элемент" используйте стрелки, чтобы добавить (или удалить) параметры эскиза из поля "Выбранные элементы" в поле "Параметры, определяющие размеры". Первый элемент эскиза в списке представляет собой главный элемент, который используется для позиционирования параметрического элемента.

4. По умолчанию установлен тип «Стандартный параметрический элемент», оставьте этот выбор.

   Важно! Другой параметр — «Высечка в лист. материале» — следует использовать только при создании высечки в листовом металле. Требования параметрического элемента для высечки немного отличаются. Сведения о создании параметрических элементов высечки см. в разделе Создание высечного инструмента.

5. Дважды щелкните имена параметров в дереве элемента или в окне параметров, чтобы присвоить им значимые имена.

   • "Имя". Отображается в обозревателе после вставки параметрического элемента.
   • "Значение". Текущее значение используется по умолчанию. Параметр "Пределы" ограничивает новое значение.
   • "Пределы". Раскрывающееся меню, которое ограничивает записи в поле "Значение". Содержит три параметра.
     • "Нет". Не предусматривает ограничения в отношении значения параметра.
     • "Диапазон". Позволяет задать минимальное и максимальное допустимые значения, а также знаки операций сравнения: меньше, равно или больше. Задание отрицательного значения в поле "Минимум" позволяет с помощью вставленного параметрического элемента изменять направление выдавливания или местоположение кривой эскиза относительно ребра.
     • "Список". Отображает значения, вставляемые из буфера обмена или вводимые вручную.
   • "Запрос". Отображает текст, введенный в диалоговом окне после вставки параметрического элемента в деталь.

6. В списке "Объекты для позиционирования" дважды щелкните мышью значения в разделах "Имя" и "Запрос", чтобы задать описательное имя для элемента, а также инструкции для позиционирования параметрического элемента после его вставки в файл детали. Например, "Плоскость профиля 3 (имя)" и "Выбор плоскости профиля (запрос)".

7. При необходимости можно создать эскиз, который представляет параметрический элемент, а затем использовать команду "Выбрать эскиз", чтобы создать упрощенное представление элемента.

8. Сохранить параметрический элемент с уникальным именем.

Редактирование файлов параметрических элементов и эскизов

1. На ленте откройте файл параметрического элемента, перейдите на вкладку «Параметрический элемент» панель «Параметрический элемент» «Редактировать параметрический элемент».

2. В диалоговом окне "Редактировать параметрический элемент" используйте стрелки, чтобы добавить (или удалить) параметры эскиза из поля "Выбранные элементы" в поле "Параметры, определяющие размеры". Первый элемент эскиза в списке представляет собой главный элемент, который используется для позиционирования параметрического элемента.

3. Дважды щелкните имена параметров в дереве элемента или в окне параметров, чтобы присвоить им значимые имена.

   • "Имя". Отображается в обозревателе после вставки параметрического элемента.
   • "Значение". Текущее значение используется по умолчанию. Параметр "Пределы" ограничивает новое значение.
   • "Пределы". Раскрывающееся меню, которое ограничивает записи в поле "Значение". Содержит три параметра.
     • "Нет". Не предусматривает ограничения в отношении значения параметра.
     • "Диапазон". Позволяет задать минимальное и максимальное допустимые значения, а также знаки операций сравнения: меньше, равно или больше. Задание отрицательного значения в поле "Минимум" позволяет с помощью вставленного параметрического элемента изменять направление выдавливания или местоположение кривой эскиза относительно ребра.
     • "Список". Отображает значения, вставляемые из буфера обмена или вводимые вручную.
   • "Запрос". Отображает текст, введенный в диалоговом окне после вставки параметрического элемента в деталь.

4. В списке "Объекты для позиционирования" дважды щелкните мышью значения в разделах "Имя" и "Запрос", чтобы задать описательное имя для элемента, а также инструкции для позиционирования параметрического элемента после его вставки в файл детали.

5. В обозревателе щелкните правой кнопкой мыши параметрический элемент и добавьте одно или несколько пользовательских свойств Inventor. Создать пользовательские свойства можно на вкладке прочих свойств файла детали, в который был помещен параметрический элемент, и нажав "Применить".

Переименование параметрического элемента

1. В диалоговом окне "Извлечь параметрический элемент" щелкните правой кнопкой мыши верхний уровень дерева.
2. В окне ввести новое имя конструктивного элемента. После вставки параметрического элемента он отображается под новым именем в браузере, но имя файла не изменяется.

Редактирование размещенного параметрического элемента

1. В обозревателе правой кнопкой мыши щелкните параметрический элемент и выберите пункт «Редактировать параметрический элемент».
2. Выберите "Положение" и укажите новую грань или рабочую плоскость для изменения положения параметрического элемента.
3. Для изменения значений параметров щелкнуть на нужной строке списка параметров и ввести новое значение. Для изменения ориентации системы координат щелкните значок «Перенос системы координат» , а затем поверните или переместите параметрический элемент.
