Получите сведения о планировании проекта, структуре папок, файлах и библиотеках проекта, а также о том, как они связаны с проектированием больших сборок.

Структура папок

Плоская структура папок, когда все документы находятся в одной и той же папке, является самой простой для использования в программном обеспечении. Такая структура папок может быть нецелесообразной при работе с сотнями и тысячами деталей. В то же время, «ширина» структуры папок, количество вложенных папок и подпапок внутри вложенных папок, должно быть сведено к обоснованному минимуму.

Планирование для повышения эффективности иерархии сборки

Компоненты, которые используются многими проектировщиками во многих проектах, рекомендуется хранить в папках с общим доступом. Рекомендуется задавать свойства документа и проекта для отдельных компонентов. Для создания компонентов определенного проекта или узла рекомендуется использовать специально созданный шаблон. Предварительно задайте общие свойства шаблона, чтобы все компоненты, созданные с помощью этого шаблона, принимали одни и те же свойства. Для поиска файлов требуемых компонентов как в Autodesk Inventor, так и вне программы, рекомендуется выполнять поиск атрибутов. Рекомендуется сохранять условия поиска по атрибутам под смысловым именем для возможности дальнейшего использования.

Подробную информацию см. в разделе Поиск объектов в файле.

Файлы и библиотеки проекта

Файлы проекта используются для организации данных Inventor и определяют местоположение рабочих данных, шаблонов, стилей и библиотек. Ниже приведены советы для повышения производительности:

• Задайте путь к вложенным файлам, указывающий на единый файл проекта со статусом «только для чтения», который предоставляется по сети администратором САПР.

• Никогда не размещайте рабочее пространство в сетевой папке. Оно должно находиться на локальном компьютере. Файлы, над которыми ведется работа, должны находиться на локальном диске, а после завершения работы они копируются в сетевую папку.

• Никогда не назначайте для рабочей группы или библиотеки папку, ссылающуюся на вложенную папку другого рабочего пространства или папку другой рабочей группы или библиотеки. Пример:

  • Рабочее пространство — C:\Damper

  • Рабочая группа — C:\Damper\Section1

    Если рабочая группа или библиотека расположены во вложенной папке другого местоположения, Inventor выделяет некорректный путь красным цветом. При этом файл проекта можно будет сохранить. Это предупреждение о том, что структура файлов не является оптимальной.

• Подключенные сетевые диски будут замедлять работу компьютеров и возможность открывать и сохранять файлы, так как Windows каждый раз пытается разрешить несоответствия.

• Поддерживать относительные пути = true. «Относительно» в данном случае означает относительно расположения файла проекта.

• Чем меньше определено путей поиска рабочих групп, тем лучше. Чем меньше путей, тем выше эффективность поиска файлов. Убедитесь, что сборка имеет плоскую структуру. Например, если файл сборки расположен в папке, поместите все файлы IDWS для этого файла IAM в ту же папку. Поместите все компоненты IAM-файла во вложенную папку. Для поиска нужных компонентов в Inventor используется параметр "Путь к папке". Это повышает эффективность поиска файлов.

• Если проект требует мобильного подхода, рекомендуется определить все места хранения в виде вложенных папок в каталоге проекта. В папке проекта содержатся только файлы проекта (файл *.ipj).

Дополнительные сведения: Проекты.

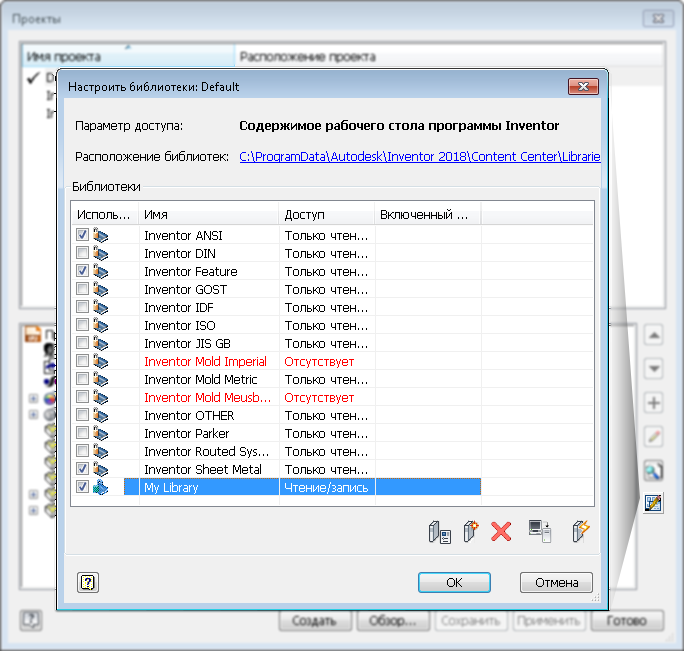

Использование пользовательской библиотеки компонентов

База данных Библиотеки компонентов содержит информацию о более, чем 750 000 деталей и документацию по 18 международным стандартам. С учетом проектные требований, загрузка только необходимых библиотек повысит скорость загрузки библиотеки компонентов и размещения компонентов из нее.

Если вы используете только небольшое число компонентов библиотеки, рассмотрите возможность копирования требуемых семейств в пользовательскую библиотеку, а затем просто загрузите их в проект.

Подробные сведения приведены в разделе Библиотека компонентов.
