Удлинение грани (исправление и конструирование)

Иногда кромки поверхности на преобразованной детали не пригнаны друг к другу. Для сшивки поверхности в твердое тело требуется совмещение всех кромок. Для увеличения или совмещения кромок поверхности служит команда "Удлинить грани".

1. Откройте файл, который содержит поверхности, и войдите в среду исправления или конструирования.

2. На ленте выполните одно из следующих действий.

   • Вкладка «Исправление» панель «Редактирование» «Удлинить грани»
   • Вкладка «Конструкция» панель «Поверхность» «Удлинить грани»

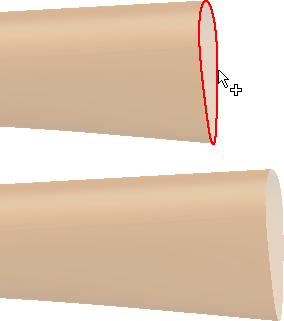

3. В графическом окне выберите удлиняемое ребро поверхности. Отрезок, удлиняющийся из точки выбора, дает возможность предварительной оценки расстояния, на которое удлиняется грань.

4. Введите расстояние в диалоговом окне.

5. Нажмите "Применить", а затем выберите последующие удлиняемые ребра.

6. Для завершения нажать кнопку "Готово".
