Использование в чертеже аннотаций сварного шва модели
Добавление аннотаций и управление их обновлением.
| Обозначения сварки и аннотации из модели сварной конструкции можно автоматически нанести на вид сварной конструкции при его размещении на чертеже. При использовании пояснений к сварной конструкции из модели они связываются с моделью и обновляются при ее изменении. |
Также можно нанести аннотации к сварной конструкции на имеющийся вид чертежа.
Совет. Если в модели создается обозначение сварного шва или сварной катет, при нанесении на чертеж вручную обозначения или аннотации сварного шва, для них создаются копии. Они не обновляются при изменении в модели сварки или конца сварного шва.
- Для создания обозначений сварки, которые будут обновляться, щелкните вид чертежа правой кнопкой мыши и выберите «Получить аннотации модели»
«Получить обозначения сварки».
- Для создания сварного катета, который будет обновляться при изменении сварных катетов модели, щелкните правой кнопкой мыши вид чертежа и выберите «Получить аннотации модели»
«Получить обозначения сварки».
Если в модели обозначения сварного шва или формы конца шва нет, на чертеж можно нанести несвязанное обозначение сварного шва или формы конца шва.
Создание обозначений сварки для повторного использования с помощью наборов параметров
Можно создать обозначения сварки и сварные катеты для повторного использования с помощью наборов параметров элемента. Сведения об использовании наборов параметров см. в разделе Работа с наборами параметров.
Нанесение пояснений к сварной конструкции при создании вида чертежа
При создании вида модели сварной конструкции можно нанести обозначения сварки и аннотации из модели. Для доступа к пояснениям к сварной конструкции она должна быть активной. При необходимости на панели инструментов быстрого доступа нажмите "Возврат", чтобы вернуться в среду сварных конструкций.
| - Выберите на ленте
. - На вкладке «Компонент» настройте вид.
- Выбрать модель сварной конструкции.
- Выберите вариант ориентации вида из списка или нажмите кнопку "Изменить ориентацию вида", чтобы создать нестандартный вид.
- Задать масштаб, название и стиль отображения.
- В поле "Сварные конструкции" выбрать "Сварные швы".
- На вкладке "Параметры" в поле "Экран" установить флажки "Обозначения сварки из модели", "Аннотация сварного шва".
- В графическом окне переместите вид в нужное положение и щелкните мышью для его размещения.
|

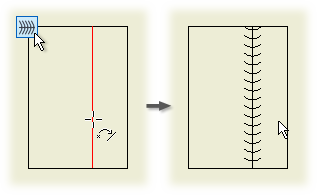

Нанесение пояснений к сварным соединениям модели на вид чертежа

Имеется возможность наносить обозначения и аннотации к сварке из модели на имеющийся вид сварной конструкции.
Выбрать вид в браузере или в графической области.
Щелкнуть правой кнопкой мыши и выбрать "Получить аннотации к модели" из контекстного меню.
Выбрать "Получить обозначения сварки" или "Получить аннотации к сварке".
Совет. Если в модели создается обозначение сварки, при нанесении на чертеж обозначения сварки вручную для него создается копия. Она не обновляется при изменении обозначения сварного шва в модели. Для создания обозначений сварки, которые будут обновляться, щелкните вид чертежа правой кнопкой мыши и выберите «Получить аннотации модели»

«Получить обозначения сварки».
Если в модели обозначения сварного шва нет, на чертеж можно нанести несвязанное обозначение сварного шва.
