Пересекающиеся эскизы в сборках

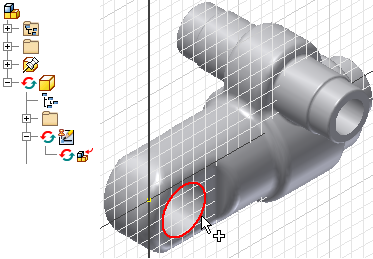

При проектировании размеры смежных деталей бывают взаимосвязаны, и изменение одних приводит к преобразованию других. При создании детали в контексте сборки можно проецировать ребра, замкнутые контуры, грани или геометрию эскиза из одной детали в эскиз создаваемой детали. Пересечение геометрии эскизов деталей можно использовать для наложения зависимостей на другие геометрии эскиза или для создания элемента. Пересекающиеся эскизы являются адаптивными и автоматически обновляются при внесении изменений в исходную деталь.

Предположим, что в сборке есть деталь с втулкой, в которую вставляется вал другой детали. Вал можно спроецировать в эскиз втулки, задавая тем самым ее внутренний диаметр. В дальнейшем на основе эскиза создается выдавленный конструктивный элемент. Созданная таким образом втулка является адаптивной по отношению к валу, и при изменении диаметра вала внутренний диаметр втулки обновляется соответствующим образом.

Размеры и положение пересекающегося эскиза определяются исходной деталью. Пересекающиеся эскизы можно использовать для создания конструктивных элементов новой детали наравне с другими эскизами.

Пересекаемая геометрия обозначена в обозревателе модели как справочный эскиз с указанием типа зависимости.

• Ребро
• Грань (проецирование внешних и внутренних границ грани)
• Контур
• Геометрия эскиза
• Геометрия DWG

Геометрия, эскиз и деталь являются адаптивными

Используйте параметры проецирования пересечения геометрии детали, чтобы установить, будет спроецированная геометрия ассоциативной или нет. Выберите «Файл» «Параметры» вкладка «Сборка». В разделе "Создание компонентов по месту" установите флажки для пересекающейся проекции, чтобы активировать ассоциативность проецируемой геометрии.

Чтобы разорвать связь между деталью, созданной с использованием пересекающегося эскиза, и исходной деталью, выполните следующие действия.

1. В обозревателе сборки выберите "Полный вид".
2. Разверните узел зависимости и выберите "Разорвать связь".

Можно также воспользоваться следующей процедурой.

1. Активируйте деталь в сборке.
2. Развернуть деталь в обозревателе.
3. Щелкните правой кнопкой мыши эскиз и выберите команду "Разорвать связь".

Детали становятся независимыми друг от друга.

Можно задать адаптивность спроецированной геометрии, эскиза или детали. Используйте контекстное меню для управления адаптивностью.
