Создание, редактирование и восстановление видовых представлений

Новые возможности версии 2023.2

Создание видовых представлений

  1. Определите желаемые параметры просмотра сборки, которые требуется сохранить в видовом представлении.

  2. В верхней части обозревателя разверните узел "Представления", правой кнопкой мыши щелкните узел "Вид" и выберите "Создать".

    В браузер будет добавлен новый узел "Видовые представления". Он будет размещен под узлом "Вид". Это видовое представление становится активным. Число добавляется к узлу "Вид".

  3. Выберите имя вида, чтобы активировать поле редактирования.

  4. Щелкните правой кнопкой мыши видовое представление и задайте атрибуты, выбрав один из следующих параметров.

    • Копировать: копирование текущего видового представления и задание копии в качестве активного представления. К имени добавляется следующий номер по возрастанию.

    • Копировать в состояние модели: создание конфигурации состояния модели, обеспечивающей видимость компонентов в спецификации. Невидимые компоненты подавляются и не включаются в спецификацию, а также не загружаются в память.

    • Блокировать: предотвращение изменения характеристик отображения видового представления. Компоненты, добавленные после блокировки вида, будут невидимыми, пока он активен.

    • ** Вид камеры Сохранить текущую камеру**: сохранение текущего положения камеры и отключение команды автосохранения камеры.

    • ** Вид камеры Восстановить сохраненную камеру**: восстановление последнего сохраненного положения камеры.

    • ** Вид камеры Автоматически сохранить камеру**: включение автоматического сохранения текущего положения камеры при закрытии видового представления.

    • Все видимы: включение видимости компонентов.

    • ** Все невидимы**: отключение видимости компонентов.

    • Показать Библиотеку компонентов: включение видимости всех компонентов Библиотеки компонентов. Доступно только для активного видового представления.

    • Скрыть Библиотеку компонентов: отключение видимости всех компонентов Библиотеки компонентов. Доступно только для активного видового представления.

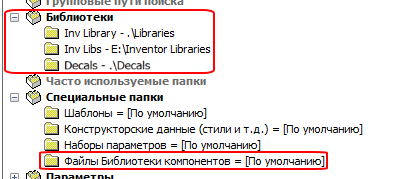

      Примечание. Настройки видимости Библиотеки компонентов применяются к компонентам, хранящимся в Библиотеке компонентов или каталогах библиотек проекта.

      Команда «Комплект файлов» не размещает компоненты Библиотеки компонентов в этих местоположениях. Поэтому настройки видимости не распространяются на эти компоненты Библиотеки компонентов.

    • Удалить переопределения внешнего вида: восстановление исходного представления всех компонентов.

Редактирование видовых представлений

В режиме редактирования видовых представлений можно добавлять и удалять компоненты из видовых представлений.

  1. В обозревателе сборки выберите пункт "Представления", разверните "Вид", щелкните правой кнопкой мыши выбранное видовое представление и нажмите "Активировать".
  2. Измените настройки отображения компонентов.
  3. Сохраните файл.
Примечание. По завершении работы с представлением щелкните его правой кнопкой мыши в обозревателе и выберите «Блокировать», чтобы представление не обновлялось при изменении настроек отображения.

Восстановление видового представления

Можно восстановить видовое представление, чтобы применить именованное видовое представление к файлу сборки. Установка параметров отображения осуществляется в соответствии с настройками, сохраненными в видовом представлении. Все изменения, внесенные в сборку после сохранения видового представления, будут применены к виду.

  1. В обозревателе сборки выберите "Представления", затем разверните "Вид". Выберите видовое представление.
  2. Щелкните его правой кнопкой мыши и выберите "Активировать".
