Переместить базовый компонент

Если необходимо переместить базовый компонент, можно воспользоваться одним из следующих методов.

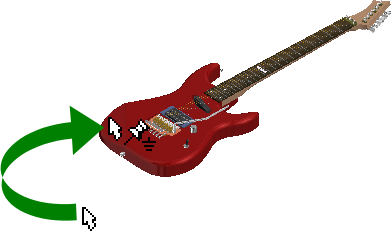

Совет. Значок закрепления отображается на базовом компоненте при наведении указателя мыши на компонент.

Восстановление степеней свободы компонента

Щелкните правой кнопкой мыши на компоненте и снимите флажок "Базовый".
Перетащить компонент в требуемое местоположение. Для того чтобы зафиксировать компонент в новом положении, щелкнуть правой кнопкой мыши и установить флажок "Базовый".

Ввод точных координат смещения

Чтобы задать точные координаты вектора перемещения в системе координат сборки, выполните следующие действия:

Выбрать компонент.
Щелкнуть правой кнопкой мыши и снять флажок "Базовый".
Щелкните правой кнопкой мыши еще раз и выберите "Свойства Inventor".
В диалоговом окне "Свойства Inventor" перейдите на вкладку "Вхождение".
Выберите раздел «Смещение от исходной точки» и введите необходимое значение смещения для осей x, y и z.
