Справочник команд выбора
Задание фильтров режима выбора на панели «Быстрый доступ».

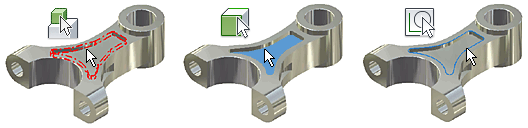

Детали
Выбрать тела
Выбор твердых тел или тел поверхностей детали.
Выбрать элементы
Выбор элементов на детали. Можно подсвечивать и выбирать элементы или отдельные кривые, определяющие их.
Выбрать грани и ребра
Установка режима выбора граней и ребер детали.
Выбрать эскизные элементы
Выбор геометрии эскиза, используемой для создания элементов. Можно подсвечивать и выбирать эскизы или определяющие их индивидуальные кривые.
Выбрать аннотации
Выбор 3D-аннотаций в детали. Этот фильтр можно использовать, чтобы выбрать несколько 3D-аннотаций для управления видимостью в каждом виде.
Определение набора граней или ребер, касательных к предварительно выбранным граням или ребрам
Создание набора из всех граней или ребер, являющихся касательными друг к другу, для детали, сборки или эскиза. В графической области:
- Левой кнопкой мыши дважды щелкните грань или ребро.
ИЛИ
В среде детали или сборки:
- Выберите одну или несколько граней либо одно или несколько ребер, щелкните правой кнопкой мыши и нажмите Выбрать касательные в контекстном меню.
Примечание. Нажмите и удерживайте клавишу CTRL для выбора нескольких граней или ребер.В среде эскиза:
- Выберите грань или ребро и в контекстном меню нажмите Выбрать касательные.

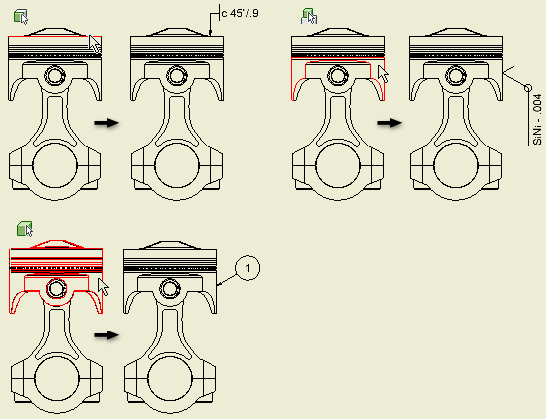

Режима выбора чертежа
Задание режима выбора, описание фильтра, выбор элементов чертежа для работы.
Доступ
На панели инструментов быстрого доступа нажмите на стрелку возле команды "Выбор".
Выбор режимов
Установка режима выбора элементов деталей и сборок в видах чертежа.
Выбрать приоритет ребер
Выбор ребра на деталях.
Выбрать приоритет элементов
Выбор элементов на деталях.
Выбрать приоритет деталей
Выбор деталей.
Выбрать все размеры Inventor
Выбор всех размеров на текущем листе и их вставка в новый набор объектов.
Установите флажок «Все размеры модели».
Выбор всех размеров модели на текущем листе и их вставка в новый набор объектов.
Выбор всех переопределенных размеров
Выбор всех переопределенных размеров на текущем листе и их вставка в новый набор объектов.
Выбор всех размеров AutoCAD
(доступно только для файлов DWG). Выбор всех размеров AutoCAD на текущем листе и их вставка в новый набор объектов.
Выбор фильтра
Задание фильтра, определяющего доступные для выбора элементы чертежа. Фильтры настраиваются с помощью диалогового окна "Выбор фильтров". Чтобы применить фильтр, щелкните его.
Редактирование фильтров выбора
Открытие диалогового окна "Выбор фильтра", в котором можно указать фильтры каждого типа для активации. Можно установить или снять флажок в списке всех фильтров.
Выбрать все
Применение всех выбранных фильтров всех типов к элементам чертежа.
Тип фильтра подосновы
Активизация специальных типов фильтров, которые применяются к видам чертежа.
Тип фильтра детализации
Применение фильтра, позволяющего выбирать детали, например, размеры, осевые линии, маркеры центра или текст. Подавляет выбор остальных элементов, например, обозначений.
Тип пользовательского фильтра
Применение набора пользовательских фильтров.
Фильтры чертежа
Определение элементов, которые могут быть выбраны при использовании фильтров команды "Выбор".
Вызов
На панели инструментов быстрого доступа нажмите на стрелку возле команды выбора и выберите "Редактировать фильтры выбора".
Набор фильтров
Выбирается пользовательский фильтр, фильтр выносного элемента или фильтр компоновки. Щелкните стрелку для выбора фильтра в списке.
Фильтры
Перечисляются все доступные фильтры выбранного типа. Можно выбрать выбранные фильтры на чертеже. Щелкните, чтобы добавить фильтр, или снимите данный флажок, чтобы исключить фильтр из набора.
Выбрать все
Выбор всего списка и обеспечение доступа к нему на чертеже.
Выберите "Нет"
Снимаются флажки рядом с фильтрами всех типов.
Инвертировать выбор
Переключение между выбранными и невыбранными фильтрами.

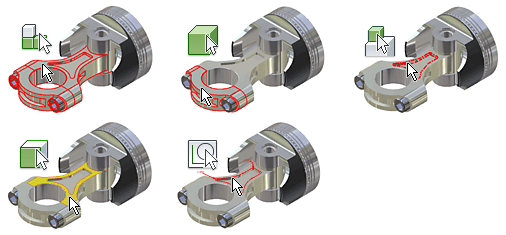

Сборки
Установка режима выбора и выбор элементов сборки для работы.
Доступ
На панели инструментов быстрого доступа нажмите на стрелку возле команды "Выбор".
Приоритет компонентов
Устанавливается режим выбора полных компонентов. Компонентом может быть деталь или узел. Выбрать зависимую деталь или компонент узла невозможно.
Приоритет деталей
Устанавливается режим выбора деталей независимо от того, были ли они добавлены в сборку как одиночная деталь или как компонент узла. Выбрать конструктивные элементы или эскизную геометрию детали невозможно.
Приоритет элементов
Устанавливается режим выбора элементов (включая рабочие элементы) любой детали сборки.
Выбрать грани и ребра
Устанавливается режим выбора граней любой детали сборки. Подсвечивать и выбирать можно грани или определяющие их индивидуальные кривые (контуры).
Выбрать эскизные элементы
Установка режима выбора эскизной геометрии, используемый для создания элементов. Подсвечивать и выбирать можно эскизы или определяющие их индивидуальные кривые (контуры).
Выбрать только видимые
В набор будут включены только видимые компоненты. Параметр "Выбрать только видимые" доступен при использовании всех методов выбора.
Предварительное выделение
Отображение предварительного выделения при наведении курсора на объект. Команда включена по умолчанию. Если команда отключена во время работы со сборками и сварными конструкциями, то при установке приоритета выбора компонента или детали предварительное выделение не отображается.
Этот параметр не влияет на работу команды "Выбрать другое", при выборе которой предварительное выделение отображается всегда.
Команда "Предварительное выделение" также доступна в диалоговом окне "Настройка" на вкладке "Общие".
Параметры выбора компонентов позволяют создавать набор в соответствии с определенными критериями. Выбранный набор может использоваться в других операциях, таких как настройка видимости.
Выбрать все элементы
Выбор всех элементов выбранной модели в текущем файле.
По зависимости
Выбор и выделение компонентов, связанных зависимостями с одним или более предварительно выбранными компонентами.
По размеру
Выбор и выделение компонентов, соответствующих заданным размерам. Размер определяется диагональю ограничивающей рамки выбранных компонентов. Можно щелкнуть стрелку для выбора компонента и измерения его размера. Данная опция используется при необходимости выбора компонентов размера больше или меньше заданного. Можно использовать процентное значение, причем 100 % принимается за максимальный размер компонента.
По отступу от рамки
Выбор и выделение компонентов, содержащихся в пределах ограничивающей рамки выбранных компонентов, с учетом расстояния смещения. Задайте расстояние смещения в поле "Выбор по отступу" или измените размеры грани с помощью мыши. При необходимости нажмите на стрелку, чтобы воспользоваться командой "Измерить". Установите флажок для выделения частично содержащихся элементов.
Внутри шара
Выбор и выделение компонентов, находящихся внутри заданных сферических границ выбранных компонентов. Задайте размер сферы в поле "Выбор внутри шара" или выберите ее край и перетащите его для изменения размера. При необходимости нажмите на стрелку, чтобы воспользоваться командой "Измерить". Установите флажок для выделения частично содержащихся элементов.
Выбрать на плоскости
Выбор и выделение компонентов на заданной стороне плоскости. Выберите ограничивающую плоскость и ее сторону (направление) в поле "Выбрать на плоскости". Установите флажок для выделения частично содержащихся элементов.
Внешние компоненты
Выбор и выделение внешних компонентов. Задайте значение процента видимости для корректировки чувствительности.
Внутренние компоненты
Выбор и выделение скрытых (внутренних) компонентов. Задайте значение процента видимости для корректировки чувствительности.
Все в камере
Выбор и выделение всех видимых компонентов на плоскости текущего вида. Задайте значение процента видимости для корректировки чувствительности.
Инвертировать выбор
Предыдущий выбор
Повторный выбор предыдущего набора компонентов. Запоминается только один предыдущий набор.

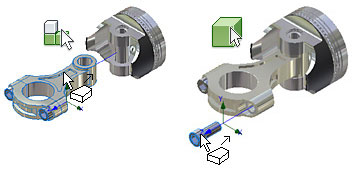

Схемы
Параметры команды
Приоритет компонентов
Выбор полных компонентов. Компонентом может быть деталь или узел. Выбрать зависимую деталь или компонент узла невозможно.
Приоритет конечной детали
Выбор детали независимо от того, были ли они добавлены в сборку как одна деталь или компонент в узле. Выбрать конструктивные элементы или эскизную геометрию детали невозможно.
