Перенос уровней детализации

Добавлены представления с уровнем детализации, позволяющие повысить быстродействие и производительность на более слабых компьютерах с меньшим объемом памяти. В Inventor 2022 или более поздней версии сборки, содержащие уровни детализации и подстановки, преобразуются в состояния модели.

Преобразование представлений с уровнем детализации

При открытии сборки с уровнями детализации, созданной в предыдущей версии, удаляются следующие системные уровни детализации:

Все компоненты подавлены
Все детали подавлены
Вся библиотека компонентов подавлена

Основной уровень детализации и все пользовательские уровни детализации, включая подстановки, сохраняются и преобразуются в состояния модели.

Добавлен еще один параметр открытия файла именованного вида — «Скрыть компоненты из Библиотеки». По своей функции он аналогичен уровню детализации «Вся Библиотека компонентов подавлена».

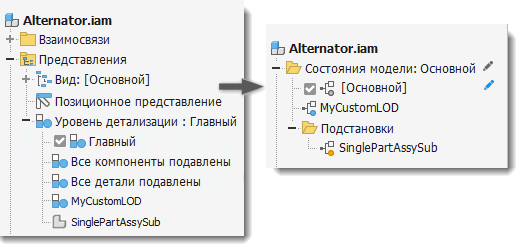

На следующем изображении основной уровень детализации преобразуется в состояние «Основная модель». Определяемый пользователем уровень детализации и уровень детализации для подстановки преобразуются в состояния модели с одинаковым именем. Удаляются три определяемых системой уровня детализации, которые подавляют все компоненты, все детали и все библиотеки компонентов.

Совет. Чтобы улучшить производительность больших сборок, можно использовать видовые представления, по функции аналогичные уровням детализации из предыдущих версий. Невидимые компоненты в память не загружаются.

В предыдущих версиях спецификации и списки деталей, созданные на основе уровня детализации, ссылались на основной уровень детализации, в котором присутствовали все компоненты. Спецификация, созданная на основе неосновного перенесенного уровня детализации, по-прежнему зависит от спецификации, определяемой основным уровнем детализации. Это состояние называется «передачей спецификации». При создании спецификации на основе перемещенного пользовательского уровня детализации или уровня детализации для подстановки появляется сообщение о делегировании спецификации.

Что такое делегирование спецификации? При запуске команды «Спецификация» или «Список деталей» появляется сообщение о делегировании спецификации, которое уведомляет пользователя о том, что источник данных — другое состояние модели. Сообщение о делегировании спецификации появляется, если состояние активной модели соответствует одному из следующих условий.

Состояние модели — это перенесенный уровень детализации, который не является основным.
Состояние модели — это файл детали для подстановки.

Нажмите кнопку «Да», чтобы активировать исходное состояние модели и отобразить спецификацию.

Совет. Отредактировать спецификацию неосновного уровня детализации или подстановки после переноса невозможно. Если требуется отредактировать спецификацию состояния модели, созданную на основе неосновного уровня детализации, создайте копию состояния модели. Можно сохранить новую редактируемую копию, удалив перенесенное состояние модели.
