Изменение ориентации вида

Для изменения ориентации текущего вида модели используется ViewCube (Видовой куб). Можно изменить ориентацию вида модели с помощью инструмента ViewCube (Видовой куб). Для этого щелкните предварительно определенные области, чтобы установить предварительно определенный вид как текущий, и перетащите их, чтобы произвольно изменить угол вида для модели и определить или восстановить вид "Главная".

Изменение ориентации текущего вида

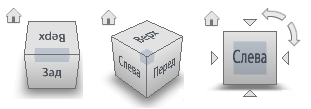

Инструмент ViewCube (Видовой куб) предоставляет двадцать шесть предварительно определенных деталей, которые можно щелкнуть, чтобы изменить текущий вид модели. Двадцать шесть деталей подразделены на три группы: углы, ребра и грани. Шесть из двадцати шести деталей представляют стандартные ортогональные виды модели: вид сверху, снизу, спереди, сзади, слева и справа. Ортогональные виды задаются щелчком на одной из граней инструмента ViewCube.

Пользователь может использовать остальные двадцать деталей для отображения к угловых проекций модели. По нажатии на один из углов ViewCube (Видовой куб) изменяет ориентацию текущего вида модели на три четверти вида на основе точки обзора, определенной тремя сторонами модели. При щелчке на одном из ребер устанавливается вид модели в половину, основанный на двух сторонах модели.

Кроме того, можно щелкнуть и перетащить инструмент ViewCube для изменения ориентации вида модели, при котором новый пользовательский вид будет отличаться от настраиваемого с помощью одного из двадцати шести стандартных элементов. При перетаскивании курсор мыши изменяется, указывая на то, что выполняется переориентация текущего вида модели. Если при перетаскивании инструмента ViewCube (Видовой куб) он приближается к одной из предварительно заданных ориентаций, а также выбран параметр привязки к ближайшему виду, то инструмент ViewCube (Видовой куб) поворачивается до ближайшей предопределенной ориентации.

Внешний контур инструмента ViewCube (Видовой куб) помогает определить форму ориентации, в которой он находится: стандартная или ограниченная. Когда ViewCube (Видовой куб) находится в стандартной ориентации, не соответствующей одному из двадцати шести предопределенных деталей, то контур инструмента ViewCube (Видовой куб) показан пунктирной линией. Контур инструмента ViewCube (Видовой куб) показан сплошной линией, если ориентация инструмента ViewCube (Видовой куб) соответствует одному из предопределенных видов.

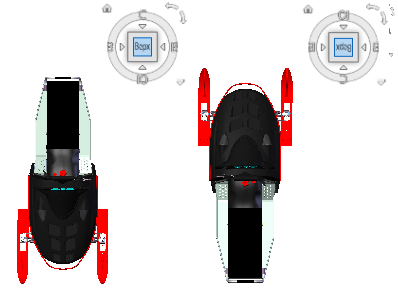

Поворот вида грани

Если модель отображается в одном из видов грани, возле инструмента ViewCube (Видовой куб) появляются две кнопки со стрелками поворота. Поворотные стрелки позволяют повернуть текущий вид на 90 градусов по часовой стрелке или против нее вокруг центра вида.

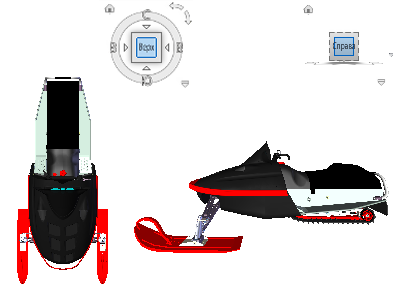

Переход к смежной грани

Если при просмотре модели с использованием одного из видов граней инструмент ViewCube (Видовой куб) является активным, то возле него отображаются четыре прямоугольных треугольника. С помощью этих треугольников можно переходить к видам смежных граней.

Вид спереди

Можно определить вид спереди для модели, чтобы определить направление видов граней на инструменте ViewCube (Видовой куб). Помимо вида спереди для определения направления видов граней на инструменте ViewCube используется направление модели вверх.
