Изменение ориентации вида

Можно задать ориентацию по стандартному виду или по смежной грани, повернуть вид по орбите, использовать анимированные переходы, повернуть вид грани, изучить объект с разных сторон и многое другое.

Изменение ориентации текущего вида. Предварительно определенная ориентация

Щелкните грань, ребро или угол инструмента ViewCube (Видовой куб).

Изменение ориентации для смежной грани

Примечание. В качестве текущего вида должен быть установлен вид грани.

Нажмите один из треугольников, которые отображаются возле ребер инструмента ViewCube (Видовой куб).

Каждый треугольник позволяет перейти к одному из смежных видов граней, как в этом примере.

Поворот модели по орбите

Щелкните инструмент ViewCube (Видовой куб) и, удерживая нажатой левую кнопку мыши, перетащите его в направлении, в котором модель нужно повернуть по орбите.

С анимированными переходами

Щелкните правой кнопкой мыши инструмент ViewCube и выберите "Параметры ViewCube".
В окне «Редактор параметров» на странице ViewCube в узле «Интерфейс» установите флажок «Использовать анимированные переходы при переключении видов».

Если флажок установлен, то при нажатии на заранее заданную область инструмента ViewCube (Видовой куб) переход от одного вида к другому будет сопровождаться анимацией.
Нажмите "OK".

Поворот вида грани

Примечание. Убедитесь в том, что отображается вид грани.

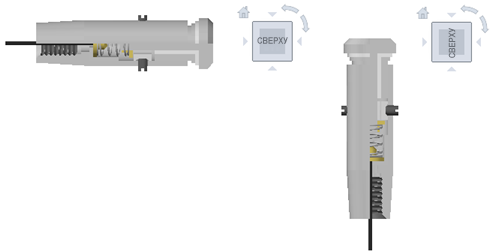

Щелкните на одной из поворотных стрелок, отображаемых над инструментом ViewCube (Видовой куб) и справа от него.

Стрелка влево поворачивает вид на 90 градус против часовой стрелки, стрелка вправо — на 90 градусов по часовой стрелке.

Изучение объектов

В модели выделите один или несколько объектов для определения точки центра вида.
Щелкните по одной из предустановленных областей инструмента ViewCube (Видовой куб) или нажмите и перетащите куб, чтобы изменить ориентацию вида модели.

ViewCube (Видовой куб) изменит ориентацию вида модели в соответствии с центральной точкой выбранных объектов.

Автоматическое вписывание модели в вид

Щелкните правой кнопкой мыши инструмент ViewCube (Видовой куб) и выберите "Параметры".
В диалоговом окне "Параметры ViewCube" для параметра "При нажатии на ViewCube" выберите "Вписывать в вид при его изменении".

Когда параметр выбран, можно щелкнуть стандартную область инструмента ViewCube (Видовой куб) для изменения ориентации модели и вписать модель в границы окна.
Нажмите кнопку "ОК".

Задание вида спереди

Щелкните правой кнопкой мыши инструмент ViewCube (Видовой куб) и нажмите "Установить текущий вид в качестве вида спереди".

Примечание. Сначала необходимо ориентировать вид. Используйте конструкторский вид, чтобы можно было определить, что считается передней частью модели с верхней частью, направленной вверх. Затем выберите параметр "Установить текущий вид в качестве вида спереди".

Восстановление вида спереди

Щелкните правой кнопкой мыши инструмент ViewCube (Видовой куб) и выберите "Сброс вида спереди".

Установка исходного вида

Щелкните правой кнопкой мыши инструмент ViewCube (Видовой куб) и выберите "Установить текущий вид в качестве исходного".

Изменение ориентации модели для возврата к исходному виду

Щелкните правой кнопкой мыши инструмент ViewCube (Видовой куб) и выберите "К исходному".

Применение сохраненного исходного вида к текущему виду

Правой кнопкой мыши щелкните «Исходный вид» () над инструментом ViewCube (Видовой куб).
