Сегменты 2D-отрезков и дуг представляют собой отдельные кривые. Конечные точки соединяются зависимостью совмещения. Таким образом, при перемещении одной кривой все присоединенные сегменты (отрезки и дуги) также изменяют свое местоположение.

3D-отрезок и дуги обычно используются для создания траектории 3D-элементов сдвига. 3D-элемент сдвига определяет трассировку деталей, например, труб и кабелей. Используйте команду "3D-отрезок" для создания прямых участков. Используйте инструменты "Дуга" и "Сгиб", чтобы создать кривые.

Создание 2D-отрезков

Инструмент "2D-отрезок" используется для создания сегментов прямого отрезка, которые содержат или не содержат касательную или перпендикулярную дугу или отрезок на концах сегментов.

1. В активном 2D-эскизе выберите вкладку «Эскиз» панель «Рисование» «Отрезок» .

2. Щелкните в графическом окне, чтобы указать начальную точку.

3. Выполните одно из следующих действий:

   • Продолжайте щелкать мышью, чтобы создавать цепочку непрерывных прямых сегментов отрезка, или дважды щелкните мышью, чтобы завершить создание отрезка.
   • Чтобы создать касательный или перпендикулярный отрезок или дугу в конце отрезка, щелкните мышью и перетащите конечную точку для предварительного просмотра дуга. После того как кнопка будет отпущена, к эскизу добавляется дуга. При необходимости создайте дополнительные точки для построения цепочки непрерывных сегментов или дуг либо дважды щелкните, чтобы завершить создание дуги.

4. Для завершения проецирования нажмите Esc или выберите другую команду.

Создание 2D-отрезка из средней точки

Инструмент «2D-отрезок из средней точки» используется для создания сегментов прямого отрезка, которые содержат или не содержат касательную или перпендикулярную дугу или отрезок на концах сегментов.

1. В активном 2D-эскизе выберите вкладку «Эскиз» панель «Рисование» «Отрезок из средней точки» .
2. В графическом окне щелчком укажите среднюю точку сегмента отрезка.
3. Перетащите отрезок и щелчком укажите его конец.
4. Для завершения проецирования нажмите Esc или выберите другую команду.

Создание 3D-отрезков.

Инструмент "3D-отрезок" используется для рисования отрезков в 3D-пространстве со сгибами между сегментами или без них.

1. В активном 3D-эскизе выберите вкладку «3D-эскиз» панель «Рисование» «Отрезок» .

2. Щелкните правой кнопкой мыши и выполните одно из следующих действий:

   • Выберите "Автосопряжение", чтобы автоматически разместить 3D-дуги на углах 3D-отрезков.
   • Снимите флажок "Автосопряжение", чтобы отключить автоматическое создание сгибов.

3. Щелкните в графическом окне, чтобы указать начальную точку.

4. (Необязательно) Выполните одно из следующих действий:

   • Продолжайте щелкать мышью, чтобы создать цепочку непрерывных сегментов.
   • Щелкните другую плоскость на триаде координат, чтобы разместить на ней следующую точку эскиза.
   • Чтобы ограничить выбор плоскостью, щелкните правой кнопкой мыши и выберите "Выровнять до плоскости", а затем выберите плоскость. Для возврата в стандартный режим выбора щелкните правой кнопкой мыши и выберите "Выровнять до плоскости".
   • Для создания разрыва в последовательности 3D-линий завершите построение текущего отрезка, щелкнув мышью. Затем щелкните правой кнопкой мыши, выберите "Повторить" и укажите допустимую точку для начала новой линии.

5. Для завершения щелкните правой кнопкой мыши и выберите "Завершить" в контекстного меню.

Создание дуг по трем точкам или по началу координат

Инструменты "Дуга" используются для создания дуг по трем точкам — начало координат и две конечные точки.

1. В активном эскизе перейдите на вкладку «Эскиз» панель «Создать» (2D-эскиз) или панель «Рисование» (3D-эскиз) и выберите один из следующих параметров.

   • Дуга по трем точкам . Построение дуги между двумя конечными точками через третью точку. Выбор точек выполняется в следующей последовательности: первая конечная точка, вторая конечная точка (задает длину хорды) и третья точка на дуге (задает направление и радиус).
   • Центр дуги . Построение дуги с заданным центром между двумя конечными точками. При первом щелчке кнопкой мыши задается центральная точка, при втором определяется радиус и начальная точка, а при третьем задается точка

2. Щелкните в графическом окне для размещения первой точки дуги.

3. Переместите курсор по диагонали прямоугольника и укажите положение противоположного угла.

4. Переместите курсор, просматривая предварительное изображение дуги, и щелкните для выбора конечной точки дуги.

5. Для завершения проецирования нажмите Esc или выберите другую команду.

Создание касательной дуги до существующей геометрии в 2D-эскизе

1. В активном 2D-эскизе выберите вкладку «Эскиз» панель «Рисование» и нажмите «Дуга: касательная» .
2. Переместите курсор к концу существующей кривой, выделив конечную точку.
3. Щелкните рядом с конечной точкой, чтобы начать от нее построение дуги.
4. Просмотрите дугу, перемещая курсор, а затем щелкните кнопкой мыши, чтобы выбрать конечную точку дуги.
5. Для завершения нажмите ESC или выберите другую команду.

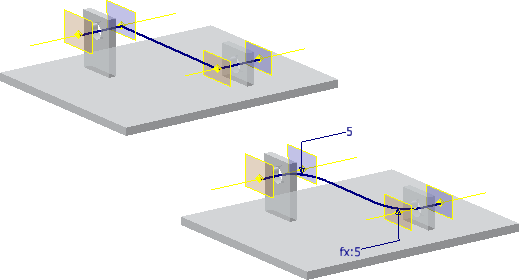

Создание сгиба между отрезками в 3D-эскизе

Инструмент "Сгиб" позволяет разместить касательные угловые сгибы на отрезках в 3D-эскизе.

1. В активном 3D-эскизе, который содержит отрезки, выберите вкладку «3D-эскиз» панель «Рисование» «Сгиб» .
2. В диалоговом окне "Сгиб" введите значение радиуса.
3. (Необязательно) Отмените выбор параметра "Равные", чтобы запретить автоматическое наложение зависимостей. Если этот параметр выбран, параметр "Равные" выполняет наложение зависимостей на последовательно размещенные сгибы с одинаковым радиусом.
4. В графическом окне щелкните любой отрезок, точку эскиза или заимствованную геометрию, чтобы начать создание сгиба.
5. Щелкните мышью, чтобы выбрать второй отрезок и завершить создание сгиба.
6. Чтобы завершить работу, закройте диалоговое окно "Сгиб".

Настройка поведения сгиба по умолчанию

Включение или отключение автосопряжения на уровне приложения и настройка значения радиуса сгиба по умолчанию на уровне документа.

• Чтобы включить автосопряжение при создании отрезков с помощью инструмента «3D-отрезок», перейдите на вкладку «Инструменты» панель «Параметры» «Параметры приложения». На вкладке "Эскиз" выберите "Автосопряжение с созданием 3D-отрезка" и нажмите "ОК".
• Чтобы задать радиус по умолчанию для автоматически размещенных сгибов, выберите вкладку «Инструменты» панель «Параметры» «Параметры документа». На вкладке "Эскиз" введите значение в поле "Радиус автосопряжения" и нажмите "ОК".

Установка режима "Орто" (3D-эскиз)

Включите или отключите создание геометрии вдоль осей X, Y или Z.

Для включения режима "Орто" нажмите значок в строке состояния или переключите его с помощью комбинации клавиш CTRL+R.
