Создание и редактирование эскизов

Вы можете создавать, редактировать или удалять эскизы.

Создание эскиза

*Новые возможности версий *2022.1, 2024.1

• Для создания эскиза в детали или сборке выполните одно из следующих действий:
  • На вкладке «3D-модель» выберите «Начать 2D-эскиз» или «Начать 3D-эскиз» .
  • Щелкните правой кнопкой мыши в браузере и выберите "Новый эскиз" или "Новый 3D-эскиз".
  • Щелкните плоскую грань или рабочую плоскость детали, а затем на мини-панели инструментов выберите «Создать эскиз» .
• Для создания эскиза в файле чертежа выберите вкладку «Разместить виды» > «Создать эскиз».

Редактирование эскиза

1. Выполните одно из следующих действий.

   • Дважды щелкните значок эскиза в обозревателе.
   • Правой кнопкой мыши щелкните эскиз в обозревателе и выберите "Редактировать эскиз" или "Редактировать 3D-эскиз".
   • Правой кнопкой мыши щелкните плоскость эскиза в графической области и выберите "Редактировать эскиз" или "Редактировать 3D-эскиз".
   • Щелкните правой кнопкой мыши размер эскиза в рабочей области и выберите «Редактировать эскиз».

2. Чтобы добавить геометрию и применить зависимости, размеры и элементы, используйте команды вкладки "Эскиз" или "3D-эскиз".

3. Для использования других размеров (параметров) в качестве справочных выберите элемент, чтобы отобразить использованные при его создании размеры, а затем нажмите значение размера, которое требуется использовать соответствующим образом. Кроме того, во время создания эскиза можно щелкнуть другой размер для использования в качестве справочного.



Копирование и вставка эскиза

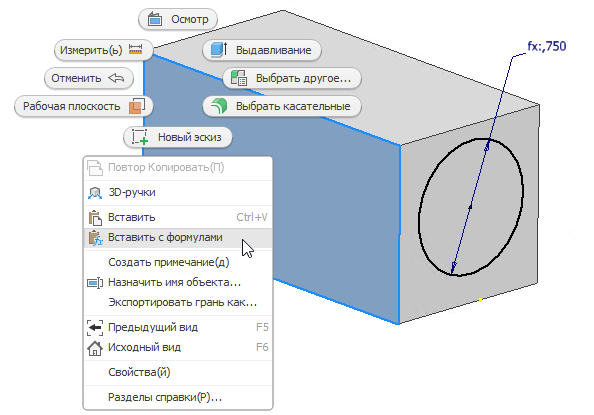

Можно копировать и вставлять эскизы с одной грани на другую и из одного компонента в другой. В зависимости от выбранной команды вставки будут скопированы и вставлены пользовательские параметры.

1. Выберите и щелкните правой кнопкой мыши исходный эскиз или просто щелкните его правой кнопкой мыши и нажмите «Копировать».

2. Щелкните правой кнопкой мыши целевую грань того же или другого компонента и нажмите:

   • Вставка, чтобы вставить геометрию эскиза и все связанные зависимости.
   • Вставка с формулами, чтобы вставить геометрию эскиза, связанные зависимости и пользовательские параметры. Вставленные пользовательские параметры не дублируются.

Отмена эскиза

При отмене эскиза все текущие операции отменяются. В ходе создания эскиза отменяются все операции, включая создание эскиза. В ходе редактирования эскиза отменяются все операции, выполняемые в рамках текущего сеанса редактирования эскиза.

Для отмены эскиза нажмите кнопку «Отменить эскиз» на вкладке «Эскиз».

Принять эскиз

Чтобы выйти из среды эскиза, необходимо принять эскиз.

• Чтобы завершить построение 2D-эскиза, на вкладке «Эскиз» нажмите «Принять эскиз» или щелкните правой кнопкой мыши в графической области и выберите «Принять 2D-эскиз».
• Чтобы завершить построение 3D-эскиза, на вкладке «3D-эскиз» щелкните «Принять эскиз» или щелкните правой кнопкой мыши в графической области и выберите «Принять 3D-эскиз».

Удаление эскиза

• Выберите эскиз в браузере и нажмите клавишу Delete или щелкните его правой кнопкой мыши и выберите "Удалить".

  Примечание. Если эскиз является частью элемента, также можно удалить элемент.
