Пользовательская зависимость

Диалоговое окно "Пользовательская зависимость" используется для выбора начала зависимости и степеней свободы смещения и вращения в балке и узле.

Пользовательские зависимости определяются в глобальной системе координат.

Доступ

Лента: вкладка «Анализ рам»

панель «Зависимости»

«Пользовательские»

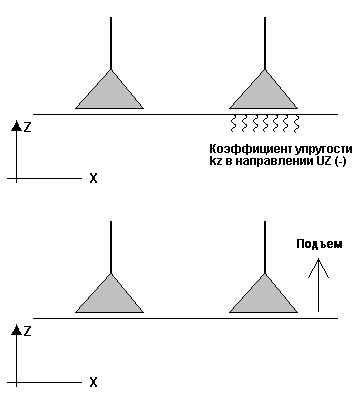

При определении подъема для зависимости (например, подъем на основе ориентации оси Z, то есть UZ+) можно также задать базовый коэффициент упругости KZ для каждой зависимости. Базовый коэффициент упругости определяется только для направления, противоположного направлению, которое было задано для подъема (то есть для UZ-). См. следующие рисунки:

	Начало	Эта команда активна в то время, когда отображается диалоговое окно. Выберите узел или балку, к которым следует применить зависимость. После ввода начала в диалоговом окне активизируются другие параметры.
	Смещение	Укажите смещение для зависимости.
	Относительные, абсолютные значения	Выберите форму ввода значения смещения - относительную или абсолютную. Относительное расстояние представляет собой коэффициент от абсолютного расстояния от начала балки. Это значение должно находиться в диапазоне от 0 до 1. Например, если имеется балка длиной 3 дюйма и устанавливается относительное расстояние 0,5 бр, то абсолютное расстояние от начала составляет 1,5 дюйма.
	α – (ось Z)	Угол вращения зависимости вокруг оси Z.
	β – (ось Y)	Угол вращения зависимости вокруг оси Y.
	γ – (ось X)	Угол вращения зависимости вокруг оси X.
	Смещение	Определение степеней свободы смещения в узле: ось X, ось Y, ось Z. Для выбора подъема зависимости для каждого направления ("фиксированный", "без подъема", "подъем+", "подъем-") используется выпадающий список. Если выбран тип "без подъема", "подъем+" или "подъем-", то для каждой зависимости можно задать базовый коэффициент упругости K.
	Зависимость вращения	Определение степеней свободы блокированного вращения в узле: ось X, ось Y, ось Z. Для выбора подъема зависимости для каждого направления ("фиксированный", "без подъема", "подъем+", "подъем-") используется выпадающий список. Если выбран тип "без подъема", "подъем+" или "подъем-", то для каждой зависимости можно задать базовый коэффициент упругости H.
	ОК	Создание зависимости и закрытие диалогового окна.
	Отмена	Закрытие диалогового окна без создания зависимости.
	Применить	Создание зависимости без закрытия окна. Эта команда используется в том случае, когда требуется создать несколько зависимостей одного типа.

Существуют следующие типы смещения и вращения:

Фиксированный	Смещение и вращение фиксируются для обоих направлений.
Без подъема	Смещение и вращение являются свободными в прямом ("+") или обратном ("-") направлении по отношению к оси локальной системы координат балки. Если базовые коэффициенты упругости H или K равны 0, то оба направления являются свободными без каких-либо численных ограничений. Если для данных коэффициентов задать какие-либо значения, этим будет ограничена свобода выпусков в обоих направлениях - выпуск "свободен" до заданного предела.
Подъем+	Смещение и вращение являются свободными в прямом ("+") направлении по отношению к оси локальной системы координат балки. Если базовые коэффициенты упругости H или K равны 0, то прямое направление является свободным без каких-либо численных ограничений. Если для данных коэффициентов задать какие-либо значения, этим будет ограничена свобода выпусков в противоположном ("-") направлении. Выпуски "свободны" до заданного предела.
Подъем–	Смещение и вращение являются свободными в противоположном ("-") направлении по отношению к оси локальной системы координат балки. Если базовые коэффициенты упругости H или K равны 0, то прямое направление является свободным без каких-либо численных ограничений. Если для данных коэффициентов задать какие-либо значения, этим будет ограничена свобода выпусков в прямом ("+") направлении. Выпуски "свободны" до заданного предела.

Команды контекстного меню

Редактировать	Отображается диалоговое окно "Пользовательская зависимость", в котором можно изменить изначально присвоенные значения зависимостей.
Реакции	Отображается диалоговое окно "Реакции", содержащее значения силы реакции и реактивного момента. Значения будут равны нулю до тех пор, пока не станут доступны результаты моделирования
Подавить	Исключение пользовательской зависимости из состава анализируемых компонентов.
Удалить	Удаление выбранных зависимостей.
