Перенос и синхронизация Библиотек компонентов

Можно перенести пользовательские библиотеки, созданные в предыдущих версиях, чтобы использовать их в новой версии Autodesk Inventor. Процедура синхронизации библиотек является необязательной.

Примечание. При использовании сервера SQL Express размер каждой библиотеки не должен превышать 10 ГБ. Если в результате переноса размер библиотеки превысит этот предел, процесс переноса будет прерван, и библиотека будет недоступна в новой версии Inventor. Во избежание этой проблемы следует разделить крупные библиотеки или установить полную версию SQL.

Совет. Прежде, чем выполнить обновление библиотек старых версий, создайте их резервную копию.

Выберите «Файл» «Управление» «Проекты».
В диалоговом окне «Проекты» нажмите «Настройка Библиотек компонентов».
В диалоговом окне «Настройка библиотек компонентов» нажмите «Инструмент обновления».
В руководстве по инструменту обновления прочитайте вводную страницу и нажмите "Далее".
В списке "Библиотеки для переноса" отображаются библиотеки, которые требуется перенести. Выберите библиотеки, которые требуется перенести, и нажмите "Далее".
В отчете по переносу приводится список перемещенных библиотек и выводится информация об успешном переносе или о возникших проблемах. Просмотрите отчет и нажмите кнопку "Далее".
В списке "Библиотеки для синхронизации" отображаются все библиотеки, которые содержат неактуальные скопированные семейства со связями с родительскими семействами. Выберите библиотеки, которые требуется синхронизировать, и нажмите "Далее".

Для синхронизации необходимо, чтобы родительские семейства были доступны в текущей конфигурации библиотеки.

Примечание. Синхронизация не является обязательной операцией. Библиотеку можно использовать, даже если она не была синхронизирована.

Совет. При необходимости подавите связи для семейств, чтобы отложить их синхронизацию. Щелкните правой кнопкой по семействам в диалоговом окне "Редактор Библиотеки компонентов" и нажмите "Подавить связь".
На панели "Анализ библиотек" задайте следующие параметры.
- Укажите каталог для резервной копии, чтобы сохранить настроенные шаблоны семейств для обновленных семейств. Впоследствии стандартные шаблоны можно заменить пользовательскими.
- Для пропуска шага резервного копирования шаблонов семейства установите флажок "Не создавать резервные копии шаблонов деталей пользовательских семейств".
- Чтобы заменить существующие файлы в папке резервных копий новыми файлами, выберите "Заменить существующие файлы".
- Для того чтобы сохранить файл журнала, выберите "Создать файл журнала" и укажите каталог, в который следует сохранить файл журнала.
Нажмите "Далее", чтобы начать синхронизацию. Обновление может выполняться достаточно долго, особенно если обрабатывается большой объем данных.
После завершения операции просмотрите примечания и результаты выполнения операции.

Информация о проблемах отображается в диалоговом окне и файле журнала. Данные, которые не удалось перенести, не могут быть использованы. Такие данные следует исправить вручную.

Совет. После синхронизации библиотеки обновите все размещенные элементы скопированных семейств, которые были изменены при синхронизации. Откройте сборки с соответствующими стандартными деталями и выполните команду "Обновить стандартные компоненты". Чтобы выполнить обновление стандартных компонентов за одну операцию, можно воспользоваться Планировщиком заданий.

Исправление семейств с ошибками вручную

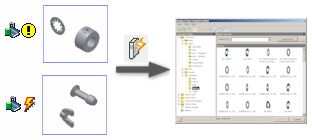

Исправьте семейства, содержащие ошибки, с помощью редактора Библиотеки компонентов. Два значка указывают на две разные проблемы:

Требуется новое сопоставление параметров или повторная разработка шаблона детали. Семейство можно использовать, но оно может вызывать ошибки в приложениях.

Откройте диалоговое окно "Свойства семейства" и выполните сопоставление категорий. Может потребоваться изменение шаблона семейства для указания источника нового сопоставления для параметров категории. Используйте команду "Открыть из библиотеки компонентов", чтобы открыть файл и изменить шаблона. С помощью редактора Библиотеки компонентов замените шаблон семейства.

При необходимости выполните операцию разработки для шаблона семейства.

Отсутствуют значения в таблице семейства. Семейство является неверным и не может быть использовано.

Измените таблицу семейства и добавьте отсутствующие данные, чтобы исправить семейство.

Исправление семейств, для которых необходима разработка

Компоненты из старых версий программ, для которых требуется повторная разработка, должны быть разработаны повторно и перенесены обратно в соответствующую категорию, чтобы их можно было использовать в приложениях (например, в Мастере проектирования или в среде труб и трубопроводов).

Выберите «Файл» «Открыть» «Открыть из Библиотеки компонентов».
Выберите на ленте вкладку «Управление» панель «Разработка» «Компонент».
Создайте деталь для соответствующей категории.
Получение созданной детали в качестве файла шаблона для семейства:
- Выберите на ленте вкладку «Управление» панель «Библиотека компонентов» «Редактор».
- Щелкните правой кнопкой мыши соответствующее семейство и выберите "Заменить шаблон детали".
- Выберите новый шаблон.
- Нажмите кнопку "OK", чтобы применить изменения.

Примечание. Команда разработки распознает категорию, к которой следует отнести деталь, и эта категория (тип детали) устанавливается автоматически.
