Конфигурация Библиотеки компонентов

С Библиотекой компонентов можно работать как в однопользовательском режиме, так и в составе рабочей группы.

Для работы в однопользовательском режиме во время установки выберите параметр "Библиотека компонентов". Библиотеки компонентов устанавливаются в локальную папку Библиотеки компонентов, которая была указана в ходе установки. После установки Библиотека компонентов будет готова к работе.

Чтобы участникам рабочей группы не пришлось устанавливать собственные Библиотеки компонентов и синхронизировать их, следует установить Библиотеки компонентов на сервер Vault. Чтобы начать работу с общими Библиотеками компонентов, необходимо выполнить вход на сервер.

При работе с сервером Vault на первом этапе администратор сервера устанавливает библиотеки на сервере с помощью консоли сервера. После этого каждый участник рабочей группы может задать собственные локальные параметры. Администратор сервера может задать конфигурацию Библиотеки компонентов в общем проекте и предоставить доступ к файлу проекта (IPJ) остальным участникам группы. Каждый участник может создать собственный проект, используя общий проект как шаблон, или включить общий проект, который настроен на использование общих библиотек. В этом случае все члены группы могут работать с одной конфигурацией.

Советы:

• В окне мастера установки выберите только те библиотеки, которые вам нужны.
• Чтобы добавить не установленную ранее стандартную библиотеку, перезапустите программу установки Autodesk Inventor.
• При работе с общими библиотеками необходимо создать общий проект и предоставить доступ к нему всем участникам группы.
• Настройте проект таким образом, чтобы использовались только необходимые библиотеки. Удалите все неиспользуемые библиотеки, чтобы сократить количество отображаемых данных и увеличить производительность Библиотеки, удаленные из проекта, сохраняются в папке библиотеки, и их можно добавить в проект позже.

Папка для хранения размещенных стандартных компонентов

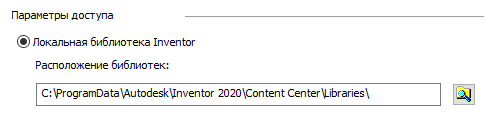

При создании компонента в Библиотеке компонентов сначала выполняется поиск ранее использовавшихся компонентов, расположенных в папке с файлами Библиотеки компонентов. Это позволяет ускорить получение доступа к часто используемым компонентам. Расположение папки с файлами Библиотеки компонентов по умолчанию сохраняется в диалоговом окне "Параметры приложения". Этот параметр можно переопределить в проекте. Для достижения оптимальной производительности рекомендуется использовать одну папку с файлами Библиотеки компонентов для всех проектов.

При работе с общими библиотеками укажите папку с файлами Библиотеки компонентов в соответствии с тем, каким образом будут вноситься изменения в Библиотеки компонентов.

• Укажите для каждого участника группы общую сетевую папку Библиотеки компонентов по умолчанию, чтобы обеспечить автоматическое получение последних версий компонентов.
• Укажите папку на локальных компьютерах, если пользователи должны самостоятельно оценивать необходимость обновления библиотек. В этой ситуации используйте команду "Обновить стандартные компоненты", чтобы получить актуальные данные.

Параллельная среда на сервере Vault

Параллельная среда позволяет размещать на одном сервере Vault Библиотеки компонентов трех последних версий программы Autodesk Inventor. Библиотеки хранятся в соответствующем разделе на сервере.

Для настройки параллельной среды установите новую версию сервера и Autodesk Inventor. После этого:

1. Скопируйте пользовательские библиотеки в соответствующие разделы на сервере. Каждой версии Autodesk Inventor доступны только те библиотеки, которые содержатся в соответствующем разделе. Раздел, где находится библиотека, определяет префикс ее имени по умолчанию. Скопировать пользовательские библиотеки из более ранних разделов можно только в текущий раздел.

2. Установите пакет клиентского обновления для предыдущих версий Autodesk Inventor.

3. Измените или создайте проекты в Autodesk Inventor. Настройте библиотеки компонентов и папки файлов библиотек компонентов в определенных проектах.

   Примечание. Для каждой версии Inventor необходимо использовать отдельные папки с файлами Библиотеки компонентов. Использование папки файлов библиотеки компонентов различными версиями Inventor приведет к непредсказуемой замене стандартных деталей сборок.

Использование отдельных серверов для Библиотеки компонентов и Vault

Сервер хранилища управляет библиотеками компонентов и базами данных Autodesk Vault Basic. При необходимости можно использовать два отдельных сервера для библиотек компонентов и файлов Autodesk Vault Basic. Установите программу Autodesk Data Management Server на два компьютера, а затем используйте один в качестве сервера хранилища, а другой как сервер Библиотеки компонентов.

• Для установки соединения с двумя отдельными серверами измените настройки Autodesk Inventor на компьютерах рабочей группы: выберите «Файл» Vault Server «Параметры подключения» и в диалоговом окне «Параметры подключения» выберите «Использовать отдельные серверы для содержимого и Vault».
• Для подключения к серверу Библиотеки компонентов выберите «Файл» Vault Server «Вход в Библиотеку компонентов».
• Для просмотра статуса сервера выберите «Файл» Vault Server «Статус подключения».

Файлы журнала Библиотеки компонентов

Файлы журнала можно использовать для отслеживания системных операций, предупреждений и ошибок.

По умолчанию файлы журнала сохраняются в папку Documents and Settings\[ид_пользователя]\Local Settings\Temp. В этой папке находятся вложенные папки для сервера, клиента и установленных версий веб-клиентов (с именами Server, Vault и WebClient соответственно). Все установленные продукты ведут запись в собственный файл журнала, расположенный в одной из этих вложенных папок.

Временные файлы SQLite (WAL, SHM)

Управление локальными библиотеками компонентов осуществляется локально в базе данных SQLite. При работе с библиотекой компонентов SQLite создает временные файлы WAL и SHM в папке, в которой установлены файлы библиотеки компонентов (ProgramData\Autodesk\Inventor 2021\Content Center\Libraries\). Дополнительные сведения об этих временных файлах см. на странице https://www.sqlite.org/tempfiles.html.

Сравнение локальной библиотеки компонентов и сервера хранилища
