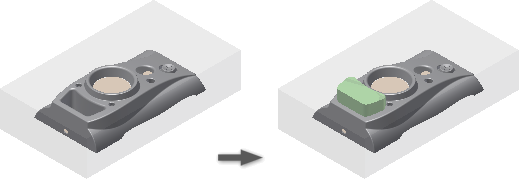

Создание вставки и работа со вставкой

Создание вставки с помощью формы

Используйте Профиль.

1. На вкладке «Пуансон/матрица» нажмите «Создать вставку».

2. В графическом окне выберите грани, на которых моделируется вставка.

   Примечание. Выбирайте только грани изделия, пуансона, матрицы, вставок и пальцев литейного стержня.

3. В диалоговом окне нажмите кнопку «Контуры профиля».

4. В графическом окне выберите профили вставки, используемые для построения вставки с помощью лофта.

   Примечание. Выбирайте только грани изделия, пуансона, матрицы, вставок и пальцев литейного стержня.

5. В области «Ограничение» задайте длину вставки, выбрав один из следующих способов:

   • Формование

     В графическом окне выберите плоскость.

   • Расстояние

     В графическом окне выберите плоскость или ребро, а затем укажите значение «Расстояние». Для изменения направления вставки на противоположное нажмите кнопку «Направление».

6. Откройте диалоговое окно «Вставка» для определения следующих дополнительных параметров:

   • Смещение вставки

     Введите расстояние между начальной плоскостью вставки и плоскостью эскиза вставки.

   • Угол конуса

     Введите угол уклона удлинения вставки.

7. Чтобы включить вкладку «Зазор», предназначенной для задания размеров зазора, нажмите кнопку «Зазор».

8. Щелкните «ОК».

Используйте Инструмент набора граней.

1. На вкладке «Пуансон/матрица» нажмите «Создать вставку».

2. Для создания контуров профиля без необходимости выбирать ребра вручную установите флажок «Автоматические контуры профиля». Для создания контуров граничные грани должны быть смежными.

3. Щелкните стрелку выбора «Выбрать грань-прототип».

4. В графическом окне выберите грань прототипа.



   Совет. Включите функцию «Автоматические контуры профиля» до выбора грани-прототипа, чтобы автоматически создать контуры для смежных граней.

5. Щелкните стрелку выбора «Выбрать граничные грани».

6. В графическом окне выберите граничную грань.



7. В диалоговом окне выберите «Создать/обновить набор объектов».

8. Щелкните «Добавить набор объектов в набор граней» для формирования геометрии.

9. На панели "Ограничение" щелкните параметры "Формование" или "Расстояние". На следующем изображении используется параметр "Формование".

10. В графическом окне щелкните ограничивающую плоскость.



11. Нажмите "ОК" для создания вставки.



Создание вставки с использованием шаблона

1. На вкладке «Пуансон/матрица» нажмите «Создать вставку».

2. В диалоговом окне «Вставка» выберите метод «Шаблон», а затем укажите один из следующих типов шаблона:

   • Прямоугольник
   • Квадрат
   • Окружность
   • Ключ с 1 фаской
   • Ключ с 2 фасками
   • Гнездо
   • Прямоугольник с закругленными углами

3. В области «Размещение» выберите тип размещения.

   Параметр	Описание
   Линейный	В графическом окне выберите плоскость, в которой лежит эскиз шаблона, и два опорных ребра для размещения шаблона.
   Концентричность	В графическом окне выберите плоскость, в которой лежит эскиз шаблона, и окружность, дуговое ребро или цилиндрическую грань для размещения шаблона.
   UV-значения	Выберите в графическом окне плоскость, в которой лежит шаблон эскиза.

1. В области «Ограничение» задайте длину вставки, выбрав один из следующих способов:

   • Формование

     Выберите в графическом окне опорные поверхности или компонент, которые будут являться конечной гранью вставки.

   • Расстояние

     Выберите в графическом окне опорный компонент для обрезки твердого тела вставки.

2. Для поворота эскиза шаблона введите угол поворота.

3. Откройте диалоговое окно «Вставка» для определения следующих дополнительных параметров:

   • Смещение

     Введите расстояние между начальной плоскостью вставки и плоскостью эскиза вставки.

   • Угол конуса

     Введите угол уклона удлинения вставки.

4. На вкладке «Зазор» определите размеры зазора.

5. Щелкните «ОК».

Создание вставки на основе эскиза

1. На вкладке «Пуансон/матрица» нажмите «Создать вставку».

2. В диалоговом окне «Вставка» выберите метод «По эскизу».

   Примечание. Этот метод отображается в списке только при наличии объекта «Эскиз вставки».

3. В графическом окне выберите эскиз вставки для выдавливания.

4. В области «Ограничение» задайте длину вставки, выбрав один из следующих способов:

   • Формование

     Выберите в графическом окне опорные поверхности или компонент, которые будут являться конечной гранью вставки.

   • Расстояние

     Выберите в графическом окне опорный компонент для обрезки твердого тела вставки.

5. Откройте диалоговое окно «Вставка» для определения следующих дополнительных параметров:

   • Смещение

     Введите расстояние между начальной плоскостью вставки и плоскостью эскиза вставки.

   • Угол конуса

     Введите угол уклона удлинения вставки.

6. На вкладке «Зазор» определите размеры зазора.

7. Щелкните «ОК».

Изменение вставки

1. В обозревателе Mold Design в узле «Вставки» щелкните правой кнопкой мыши узел «Вставка» и выберите команду «Редактировать элемент».
2. Измените параметры в диалоговом окне «Вставка».
3. Щелкните «ОК».

Удаление вставки

• В обозревателе Mold Design в узле «Вставки» щелкните правой кнопкой мыши узел «Вставка» и выберите команду «Удалить».

Добавление обрезаемой детали-подосновы для вставки

1. В обозревателе Mold Design в узле «Вставки» щелкните правой кнопкой мыши узел «Вставка» и выберите команду «Добавить деталь-подоснову».
2. В графическом окне выберите вставку или палец литейного стержня. Вставка, связанная с узлом «Вставка», обрезает выбранные вставку или палец литейного стержня.

Удаление обрезаемой детали-подосновы для вставки

• В обозревателе Mold Design в узле «Вставки» щелкните правой кнопкой мыши узел «Обрезаемая деталь-подоснова» узла «Вставка» и выберите команду «Удалить деталь-подоснову».
