Файлы платы IDF

В типовом процессе проектирования разработчик PCB сначала размещает компоненты на плате. Затем завершенная сборка платы поступает в формате IDF инженеру-механику для проверки ее соответствия (размер, форма, высота) в контексте существующей сборки.

Другой стандартный рабочий процесс включает конструирование панелей PCD, которые будут использоваться как стандартные компоненты в других сборках либо как отдельные детали или сборки.

Для этих стандартных рабочих процессов транслятор IDF предоставляет два способа импорта данных IDF.

• Импортировать данные в виде файла новой детали или сборки.
• Поместить данные в качестве компонента в существующую сборку в Autodesk Inventor.

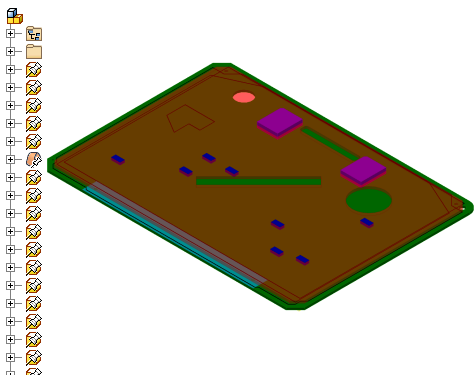

При импорте в качестве документа сборки компоненты панели разделяются на несколько деталей, которые включены в новую сборку. Каждый файл детали содержит данные для одного или большего количества экземпляров компонентов. На следующем изображении показаны результаты импорта файла idf.brd в обозревателе.

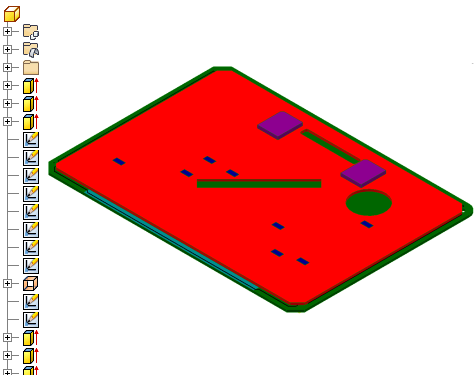

При импорте в качестве документа детали компоненты платы преобразуются в эскизы и элементы выдавливания, которые формируют модель детали в иерархии. Импорт данных IDF в виде одной части упрощает процесс управления файлами. При этом уменьшается число файлов, которые должны быть открыты для точного отображения сборки PCB.
