Создание списка деталей
Создание упорядоченного списка деталей в чертеже.
Новые возможности версии 2022
| | Формат спецификации по умолчанию определяется стилем спецификации, связанным с текущим стандартом оформления. Список деталей можно создать, выбрав вид элемента параметрической сборки. По умолчанию выбирается элемент на виде чертежа. В списке деталей отображается столбец "КОЛ." для элемента, если он был указан в стиле. При создании списка деталей путем открытия параметрической сборки по умолчанию используется активный элемент. |
Совет. Можно копировать список деталей и вставлять его на другой лист чертежа или в другой чертеж. Можно также перетаскивать списки деталей.
| | - Выберите на ленте
 . - В диалоговом окне «Список деталей» выберите источник списка деталей:
- Для создания списка деталей для вида чертежа выберите вид чертежа в графическом окне.
- Чтобы создать список деталей из исходного файла, в диалоговом окне "Список деталей" нажмите кнопку "Обзор" и откройте файл.
- Выберите нужный вид спецификации для создания списка деталей и номеров позиций.
Примечание. Чтобы вид «Структурированный» или «Только детали» был доступен для списка деталей, он должен быть включен в спецификацию исходной модели. - В поле "Фрагментация таблицы" задайте направление формирования. При необходимости выберите "Включить автоматическое формирование" и задайте максимальное количество строк или разделов списка деталей.
- Нажать "ОК", чтобы закрыть диалоговое окно "Спецификация".
- Щелчком мыши укажите место расположения списка деталей на листе чертежа. Если список деталей находится вблизи рамки чертежа или основной надписи, он автоматически привязывается к ним.
Совет. Для перемещения списка деталей щелкните его и перетащите в новое положение. |
Что такое делегирование спецификации?
Сообщение о делегировании спецификации появляется при запуске команды «Список деталей» и соответствии состояния модели выбранного вида одному из следующих условий.
- Состояние модели — это перенесенный уровень детализации, который не является главным.
- Состояние модели — это перенесенный уровень детализации детали для подстановки.
- Состояние модели — это файл детали для подстановки.

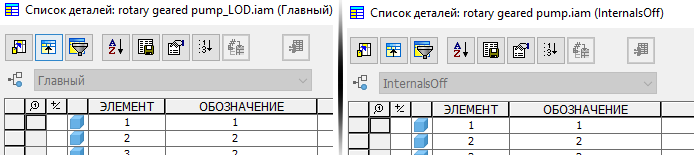

В списке деталей для определения состояния модели, созданного из перенесенного неглавного уровня детализации, используется спецификация главного состояния модели. В списке деталей для определения подстановки, созданной из перенесенной подстановки уровня детализации, также используется спецификация главного состояния модели. В списке деталей для определения подстановки используется спецификация состояния модели исходной сборки.
Свойства списка деталей и экземпляра
Свойства экземпляра — это свойства, назначаемые экземплярам отдельных компонентов, которые хранятся в родительской сборке. Свойства экземпляра, в отличие от свойств Inventor, не влияют на связанные файлы компонентов. Сведения о том, как отобразить свойства экземпляров в списке деталей, см. в разделе «Работа со свойствами экземпляра».
