Экспорт модели в формат 3D PDF

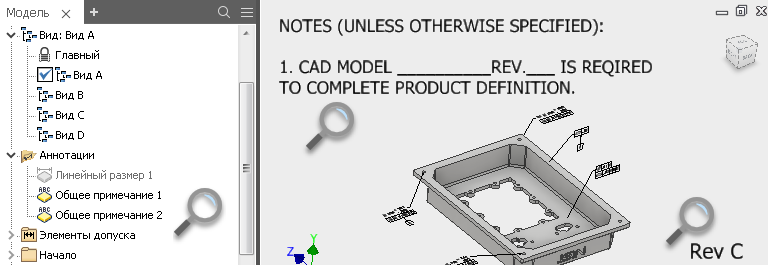

1. Активируйте виды B, C и D, а затем отключите видимость общего примечания 1 и 2.
2. Сделайте вид A активным, проверьте ориентацию модели, видимость примечаний на виде, а затем экспортируйте модель.

1. В файле детали или сборки выберите «Файл» «Экспорт» «3D PDF» или щелкните «3D PDF» на панели «Аннотации» «Экспорт».

2. В диалоговом окне "Публикация 3D PDF" выберите свойства модели для включения в файл 3D PDF.

   Совет. Чтобы исключить пустые свойства, нажмите «Выбрать все поля со значениями».

3. Выберите видовые представления модели, чтобы включить их в файл 3D PDF.

   • Чтобы указать, следует ли по умолчанию добавить именованный вид для экспорта в файл 3D PDF, задайте свойство "Публикация" для каждого видового представления. В обозревателе правой кнопкой мыши щелкните видовое представление и выберите "Публикация", чтобы изменить настройку.

   • Список видовых представлений в обозревателе модели определяет порядок вывода видов модели в формате 3D PDF. Чтобы изменить положение именованного вида, перетащите его в нужное место в списке обозревателя.

     Примечание. Чтобы убедиться, что в экспортированных видах получены ожидаемые результаты, необходимо выполнить следующие действия.

   • Активировать каждый вид, который планируется опубликовать и отрегулировать ориентацию вида и масштаб по желанию.

   • По завершении щелкните правой кнопкой мыши вид в обозревателе и выберите команду «Сохранить текущую камеру».

4. Выберите значение для параметра "Качество визуализации". Этот параметр управляет качеством сети, используемой для отображения видов модели в выходном файле 3D PDF.

   • Выберите "Высокое", чтобы отобразить все детали модели при увеличении.
   • Выберите "Низкое", чтобы уменьшить размер экспортированного файла и не отображать детали в увеличенных видах.

5. Укажите объекты для экспорта.

   • Выберите "Все объекты" для экспорта всех компонентов и данных, доступных в файле модели.
   • Выберите "Только объекты в выбранных видовых представлениях", чтобы уменьшить размер экспортируемого файла. В выходной файл 3D PDF будут включены только данные, относящиеся к экспортируемым видовым представлениям.

6. При необходимости измените файл шаблона 3D PDF.

   Файл шаблона 3D PDF определяет элементы, которые будут включены в экспортируемый файл, и их расположение. Пользователи могут сами настроить шаблон 3D PDF, устанавливаемый вместе с Inventor, либо создать свой собственный.

7. Укажите папку для сохранения выходного файла 3D PDF.

8. Выберите "Просмотреть файл PDF после завершения", чтобы открыть выходной файл после завершения операции экспорта.

9. Выберите "Создать и вложить файл STEP" для экспорта модели в файл STEP и его прикрепления к выходному файлу 3D PDF.

   Нажмите кнопку "Параметры" и укажите настройки для экспортируемого файла STEP.

10. Щелкните "Вложения" и выберите файлы для прикрепления к выходному файлу 3D PDF.

11. Выберите "Публикация".

Работа с экспортированным файлом 3D PDF

Чтобы открыть файл в формате 3D PDF, используйте Adobe Acrobat Reader.

В программе Adobe Acrobat Reader:

• Для работы с видами модели используйте команды на панели инструментов 3D-навигации.



• Чтобы увидеть список компонентов модели и других объектов, включенных в файл 3D PDF, включите отображение дерева модели. Выберите элементы в дереве модели для просмотра соответствующих свойств и значений.

Создание пользовательских шаблонов 3D PDF

По умолчанию предоставляемые Autodesk шаблоны 3D PDF находятся в папке C:\Users\Public\Documents\Autodesk\Inventor <выпуск>\Templates\<язык>. Если в файле проекта указана другая папка шаблонов, скопируйте образцы шаблонов в нее.

В шаблон 3D PDF входят два типа элементов:

• Статические. Например, статический текст, изображения, поля свойств, 3D-виды модели. Статические элементы можно настроить с помощью инструментов редактирования, доступных в Adobe Acrobat Pro.
• Динамические и интерактивные. Например, интерактивные списки спецификаций, карусели видов и параметры печати. Файл JavaScript создает динамические и интерактивные элементы. Он встроен в шаблон 3D PDF и может быть отредактирован непосредственно в Adobe Acrobat Pro DC, для чего необходимо указать внешний редактор данных XML, который следует использовать.

Чтобы адаптировать шаблон, создайте копию шаблона по умолчанию и отредактируйте ее в Adobe Acrobat Pro DC. Отредактируйте файл шаблона в следующих целях.

• Добавьте или удалите статический текст, изображения или поля свойств.
• Адаптируйте размер и положение графических элементов.
• Создайте дополнительные страницы в файле шаблона.
