Проектирование цилиндрических кулачков

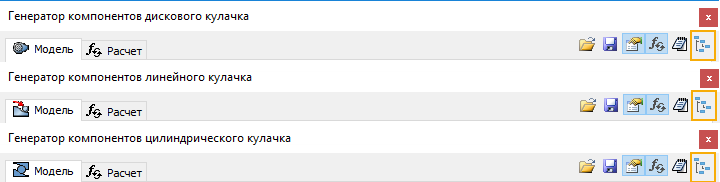

По умолчанию детали создаются в корневой папке сборки . Для создания деталей в узле сборки щелкните переключатель.

Вставка цилиндрических кулачков

Выберите на ленте вкладку «Модель» панель «Силовая передача» «Цилиндрический кулачок». На вкладке «Модель» выполните следующие действия. В поле группы "Кулачок" в раскрывающемся списке выберите параметр "Компонент". Команды "Цилиндрическая грань" и "Начальная плоскость" становятся активными. Если выбран параметр "Нет модели", в сборку будет вставлен только расчет. В таком случае команды "Цилиндрическая грань" и "Начальная плоскость" отключаются. В сборке выделите цилиндрическую грань и начальную плоскость, чтобы указать место для вставки компонента. Команды "Цилиндрическая грань" и "Начальная плоскость" активны по умолчанию. Введите значения основного радиуса и ширины кулачка. Для предварительного просмотра цилиндрического кулачка нажмите "Просмотр...". В поле "Толкатель" введите значения радиуса ролика и угла эксцентриситета. Угол эксцентриситета определяет угол между направлением движения толкателя и осью кулачка. В поле группы "Рабочий сегмент" выберите рабочий сегмент или щелкните по графической области и введите значения графика. Примечание. Нажмите кнопку «Добавить после», «Удалить» или «Добавить перед» для добавления или удаления сегментов. Выберите тип движения в раскрывающемся списке. Пользователь может добавить собственное движение. Для этого следует нажать кнопку «+» (»Добавить»), а затем указать имя и значения движения в диалоговом окне «Добавление движения». Новое движение добавляется в список типов движений. Чтобы удалить движение из списка, нажмите кнопку со знаком "-" ("Удалить"). (Дополнительно) В правой нижней части вкладки "Модель" нажмите "Дополнительные параметры", чтобы задать дополнительные параметры проектирования кулачка. (Дополнительно) Над графической областью нажмите "Сохранить", чтобы сохранить данные графика в текстовый файл. (Дополнительно) В правой верхней части вкладки "Модель" или "Расчет" нажмите "Результаты", чтобы открыть отчет в формате HTML. Нажмите «ОК». Примечание. Можно перейти на вкладку «Расчет» для выполнения расчета и проверки прочности. Расчет выполняется по нажатию кнопки "Рассчитать".

Вставка данных расчета

Выберите на ленте вкладку«Модель» панель «Силовая передача» «Цилиндрический кулачок». На вкладке «Модель» выполните следующие действия. В области "Кулачок" в раскрывающемся списке выберите параметр "Без модели" и введите значения основного радиуса и ширины кулачка. В области "Толкатель" введите значения толкателя. В области "Рабочий сегмент" выберите рабочий сегмент или выберите 1, нажав в графической области и введя значения графика. Примечание. Нажмите кнопку «Добавить после», «Удалить» или «Добавить перед» для добавления или удаления сегментов. Выберите тип движения в раскрывающемся списке. Пользователь может добавить собственное движение. Для этого следует нажать кнопку «+» (»Добавить»), а затем указать имя и значения движения в диалоговом окне «Добавление движения». Новое движение будет добавлено в список типов движений. Чтобы удалить движение из списка, нажмите кнопку со знаком "-" ("Удалить"). (Дополнительно) В правой нижней части вкладки "Модель" нажмите "Дополнительные параметры", чтобы задать дополнительные параметры проектирования кулачка. Нажмите «ОК». Примечание. Можно перейти на вкладку «Расчет» для выполнения расчета и проверки прочности. Расчет выполняется по нажатию кнопки "Рассчитать".

Расчет цилиндрических кулачков

Выберите на ленте вкладку «Модель» панель «Силовая передача» «Цилиндрический кулачок». На вкладке «Модель» выполните следующие действия. В области "Кулачок" выберите тип кулачка, который требуется вставить (компонент, без модели). Вставьте значения кулачка, толкателя и сегментов кулачка. Перейдите на вкладку «Расчет» . Введите расчетные значения. Значения и единицы измерения можно изменять непосредственно в полях редактирования. Нажмите "Рассчитать", чтобы выполнить расчет. Результаты расчета отображаются в области "Результаты". Входные значения, которые привели к сбою расчета, отображаются красным (это значение не соответствует другим введенным значениям или критериям расчета). Отчеты расчетов отображаются в области сводки сообщений, которая открывается, если щелкнуть угловую скобку в правой нижней части вкладки "Расчет". (Дополнительно) На вкладке "Модель" надо графической областью нажмите "Сохранить в файл", чтобы сохранить данные графика в текстовый файл. (Дополнительно) В правой верхней части вкладки нажмите "Результаты", чтобы открыть отчет HTML. Если результаты расчета соответствуют требованиям проектирования, нажмите кнопку "OK".

Редактирование цилиндрических кулачков

Откройте сборку Autodesk Inventor, в которую уже был вставлен цилиндрический кулачок, созданный с помощью Мастера проектирования. Выберите дисковый кулачок, щелкните правой кнопкой мыши, чтобы вызвать контекстное меню, и выберите команду "Редактировать с помощью Мастера проектирования". Отредактируйте кулачок. Можно изменить тип кулачка (компонент, без модели) и выполнить повторный расчет значений. Если изменить значения расчета, нажмите кнопку "Рассчитать" для просмотра проверки прочности и геометрического расчета. Результаты расчета отображаются в области "Результаты". Входные значения, которые привели к сбою расчета, отображаются красным (это значение не соответствует другим введенным значениям или критериям расчета). Отчеты расчетов отображаются в области сводки сообщений, которая открывается, если щелкнуть угловую скобку в правой нижней части вкладки "Расчет". Нажмите «ОК».
