Создайте элемент контурного валика путем вращения профиля, состоящего из отрезков, дуг, сплайнов и эллиптических дуг.

Элемент контурного валика может быть базовым элементом или последующим элементом в модели детали из листового металла.

Осевые линии контурных валиков имеют уникальный тип объекта и размещаются в отдельном слое чертежа, что помогает в подготовке подробных чертежей.

На следующем изображении показано два примера простых устаревших валиков.

Создание ролика из листового металла

Можно создать ролик в качестве обычного или базового элемента.

Элемент "Ролик" предоставляет стандартные или базовые функции создания роликов. Как и элемент "Фланец по контуру", элемент "Контурный валик" использует значение радиуса сгиба и выполняет преобразование острых эскизных углов в сгибы в готовой детали.

Для создания роликов применяются следующие правила.

• Геометрия оси вращения должна включаться в эскиз, содержащий геометрию профиля.
• Значение "Угла закругления" в 360 градусов можно использовать только для профилей, состоящих из одного прямого отрезка. Значение угла не может составлять 360 градусов для профилей, состоящих из нескольких сегментов.
• Для указания альтернативных методов раскатывания может потребоваться выбор дополнительных графических параметров или ввод дополнительных значений.

1. Выполните одно из следующих действий:

   • Создание эскиза, состоящего из отрезков, дуг, сплайнов и эллиптических дуг (при необходимости) в модели, и предоставление к нему общего доступа.
   • Для создания базового элемента создайте эскиз контура, состоящий из отрезков, дуг, сплайнов и эллиптических дуг (в соответствии с требованиями). Включите в эскиз линию, представляющую ось вращения, или убедитесь, что эскиз позиционирован таким образом, что в качестве оси вращения можно использовать одну из осей по умолчанию.

2. Закройте эскиз.

3. На ленте выберите вкладку «Листовой металл» панель «Создать» «Контурный валик» .

4. Выберите профиль.

5. В диалоговом окне "Ролик" выберите команду выбора оси и щелкните ось или поворот.

6. Если в файле детали имеется несколько тел, нажмите "Выбор тел", чтобы указать тела, которые будут задействованы.

7. При необходимости, измените направление смещения материала относительно кривой профиля.

8. (Необязательно) При наличии тела щелкните "Новое тело", чтобы создать новое тело.

9. (Необязательно) Выполните одно из следующих действий.

   • Установите флажок «Следуйте параметрам по умолчанию», чтобы связать толщину материала и правила с параметром по умолчанию.
   • Снимите флажок «Следуйте параметрам по умолчанию» и щелкните раскрывающийся список, чтобы указать уникальную толщину материала и правила из предварительно определенного списка.

10. (Необязательно) Выберите альтернативный метод раскатывания, альтернативное правило развертки или альтернативное значение радиуса загиба.

Создание элементов "Зеркало" и "Ролик массива"

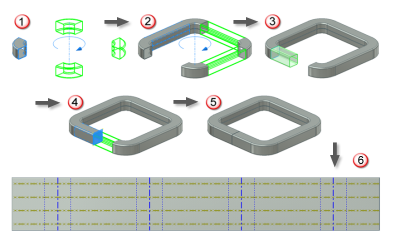

На основе ролика можно создать зеркало или элемент массива, как показано на следующей иллюстрации.

На развертке показаны осевые линии сгибов и обкаток.

1. Создайте радиальный массив элемента ролика с четырьмя вхождениями.

2. Добавьте прямой сегмент фланца по контуру и создайте радиальный массив с тремя вхождениями.

3. Добавьте короткий прямой сегмент фланца по контуру. Этот сегмент не достигает средней плоскости, которая проходит через ось радиального массива.

4. Зеркально отразите короткий сегмент фланца по контуру, соединяющийся с выступающей гранью итогового вхождения исходного элемента массива ролика.

   При выполнении операции зеркального отражения между двумя короткими сегментами фланца по контуру остается зазор.

5. При необходимости можно выполнить развертку и выровнять всю модель.

Добавление элемента развертки к ролику

Можно применить два элемента развертки для выравнивания граней ролика и продолжить моделирование на основе модели без ролика и без развертки. Любые элементы, которые применяются к сгибам, деформируются после применения двух элементов повторного фальцевания и модель возвращается в исходное закрученное состояние.

Процедура добавления элементов развертывания для продолжения моделирования отличается от операции создания развертки для изготовления.

1. Выберите на ленте вкладку «Листовой металл» панель «Изменить» «Развернуть».
2. Выберите неподвижную базу на любом из концов элемента "контурный валик".
3. Выберите контурный валик.
4. Нажмите кнопку "Применить".
5. Выберите неподвижную базу на выпрямленном участке для начала применения второй развертки.
6. Выберите сгибы, которые требуется развернуть.
7. Нажмите "OK".
