Создание состояний модели

Создавайте проекты на основе таблиц, используя уникальные значения параметров и свойства.

Новые возможности версий 2022, 2026

Состояния модели хранятся в файлах деталей и сборок и позволяют представить проект в различных состояниях, с различными уровнями упрощения и размерами в одном файле.

Первая запись состояния модели в деталях и сборках называется «главным состоянием». Главное состояние можно изменить так же, как и другие состояния модели, но нельзя переименовать, переставить или удалить.

Пользовательские свойства Inventor главного состояния модели доступны в других программах.

В любое время можно переключиться на другое состояние модели. Дважды щелкните его имя в браузере для активизации или, если это предпочтительнее, щелкните имя правой кнопкой мыши и выберите команду "Активизировать".

Примечание. Состояние модели невозможно создать, изменить или удалить во время операции контекстного редактирования в файле, который к нему обращается. Эти операции должны выполняться в исходном файле.

При создании состояния модели важно знать статус области редактирования. Если включен параметр «Редактировать элемент», то изменения, включая изменения свойств iProperties, применяются только к активному элементу. Если включен параметр «Редактировать семейство», то изменения, включая изменения свойств iProperties, применяются ко всем элементам.

Для переключения между параметрами «Редактировать элемент» и «Редактировать семейство», в обозревателе щелкните «Включить/отключить область изменений» (значок карандаша) в верхней части записи «Состояния модели».

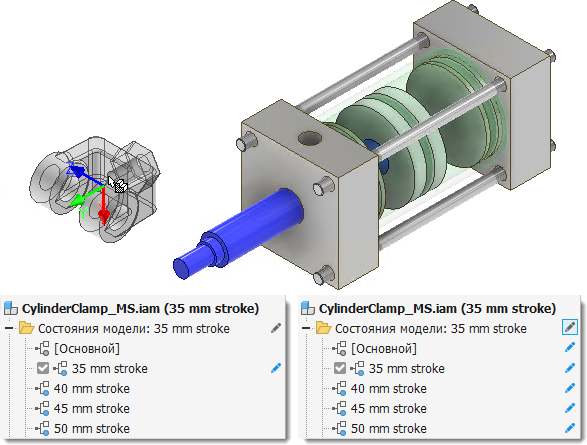

На следующем изображении в обозревателе слева активно состояние «Редактировать элемент». Вилка добавляется только к состоянию модели со штрихом 35 мм. В обозревателе справа активен параметр «Редактировать семейство», поэтому вилка добавляется ко всем элементам.

Примечание. Удаление является глобальной операцией, поэтому параметр «Редактировать элемент» игнорируется. Чтобы удалить элемент или компонент из активного объекта, включите параметр «Редактировать элемент» и отредактируйте таблицу.

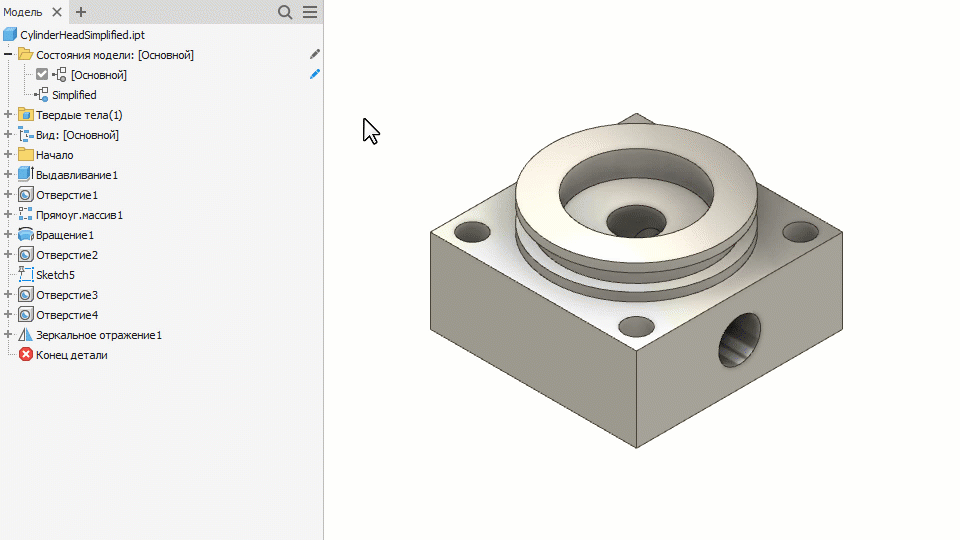

Создание состояния модели для детали

Состояния модели в детали можно использовать для описания этапов производственного процесса, создания упрощенных версий детали или создания семейств деталей.

Примечание. Чтобы получить отдельные файлы, с которыми можно работать, можно использовать параметрические детали.

Создайте файл детали, который содержит общие элементы модели.
В обозревателе правой кнопкой мыши щелкните папку «Состояния модели» и выберите «Создать».

Активное состояние модели будет скопировано.
Присвойте состоянию модели уникальное имя.
Переключитесь на требуемый параметр области редактирования и продолжайте добавлять, изменять и подавлять элементы по мере необходимости.
Можно также отредактировать свойства iProperties, назначив уникальные атрибуты.
Чтобы добавить состояние модели, выполните одно из следующих действий.
- Правой кнопкой мыши щелкните папку «Состояния модели» и выберите «Создать». Щелкните существующее состояние модели правой кнопкой мыши и выберите «Копировать».
Присвойте каждому состоянию модели уникальное имя.
При необходимости добавьте, подавите или измените элементы.
Можно также отредактировать свойства iProperties, назначив уникальные атрибуты.
Дважды щелкните состояние модели в обозревателе, чтобы сделать его активным.
Сохраните файл.

Создание состояния модели для сборки

Состояния модели в сборках можно использовать для описания этапов производственных процессов и элементов уровня сборки, а также создания упрощенных версий сборки и семейств компонентов.

Примечание. Чтобы получить отдельные файлы, с которыми можно работать, можно использовать параметрические сборки.

Создайте файл сборки, который содержит общие компоненты модели.
В обозревателе правой кнопкой мыши щелкните папку «Состояния модели» и выберите «Создать».

Активное состояние модели будет скопировано.
Присвойте состоянию модели уникальное имя.
Переключитесь на подходящий параметр области редактирования и продолжайте добавлять, изменять и подавлять элементы по мере необходимости.
Можно также отредактировать свойства iProperties, назначив уникальные атрибуты.
Чтобы добавить состояние модели, выполните одно из следующих действий.
- Правой кнопкой мыши щелкните папку «Состояния модели» и выберите «Создать».
- Правой кнопкой мыши щелкните существующее состояние модели и выберите «Копировать».
Присвойте каждому состоянию модели уникальное имя.
При необходимости добавьте, подавите или измените элементы и компоненты.
Можно также отредактировать свойства iProperties, назначив уникальные атрибуты.
Дважды щелкните состояние модели в обозревателе, чтобы сделать его активным.
Сохраните файл.

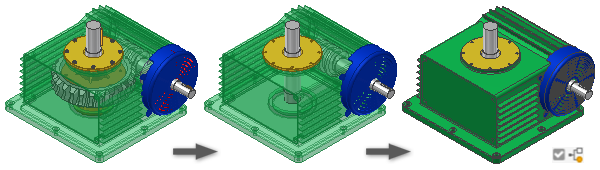

Создание состояния модели для подстановки с использованием команды «Производный компонент»

Разверните папку «Состояния модели» и правой кнопкой мыши щелкните «Подстановки». Разверните узел «Новая подстановка» и выберите «Производная сборка».
В окне "Новая производная подстановочная деталь" присвойте компоненту имя, при необходимости выберите шаблон и укажите местоположение для нового файла. Нажмите кнопку "OK", чтобы продолжить.
На вкладке «Тела» выберите «Заимствовать стиль и статус».
Перейдите на вкладку «Прочие» и задайте требуемый статус включения или исключения.
Перейдите на вкладку «Представления» и задайте состояние модели, именованный вид и позиционный вид.
Перейдите на вкладку «Параметры» и задайте требуемые параметры «Упрощение», «Видимость», «Заливка отверстий» и т. д.

Примечание. По умолчанию выбран режим с сокращенным объемом памяти. Производная деталь, созданная в этом режиме, использует меньше памяти, так как в кэше не сохраняются исходные тела. Рекомендуется работать именно в этом режиме.
Нажмите кнопку «ОК», чтобы создать производную деталь, пометьте ее как подстановку, закройте окно и вернитесь к исходной сборке.

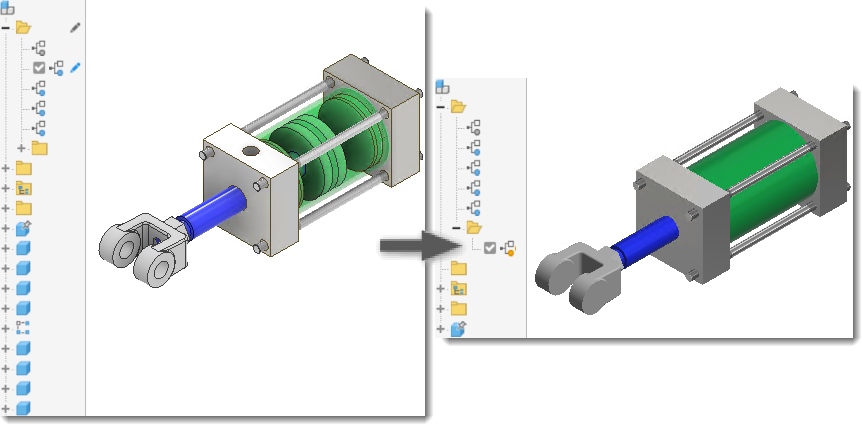

Создание состояния модели для подстановки с помощью команды «Упростить»

(Дополнительно) Рассчитайте массовые свойства сборки, чтобы включить их в подстановку.
(Дополнительно) Создайте видовое представление, которое будет содержать только требуемые компоненты.
(Дополнительно) Активируйте представление.
Разверните папку «Состояния модели» и правой кнопкой мыши щелкните «Подстановки». Разверните узел «Новая подстановка» и выберите «Упростить».

Сведения об использовании команды «Упростить» см. в разделе Создание упрощенной детали на основе сборки.

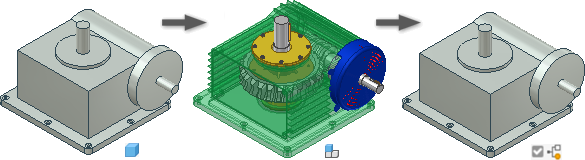

Создание состояния модели для подстановки с использованием файла детали на диске

Создайте упрощенное представление сборки путем моделирования детали или создания производной детали на основе сборки. Сохраните файл на диске.
В обозревателе «Состояния модели» файла сборки правой кнопкой мыши щелкните папку «Подстановки», выберите узел «Новая подстановка», а затем «Выбрать файл детали».
В диалоговом окне «Вставка компонента» выберите файл упрощенной детали, который будет использоваться в качестве подстановки, и нажмите «Открыть».
В узле обозревателя «Подстановки состояний модели» отобразится значок («Подстановка») и имя «Подстановка1». Как и при работе с другими записями в обозревателе, записи подстановок можно переименовывать.

Примечание. Если местоположение XYZ и ориентация подстановочной детали отличаются от используемых в сборке, деталь вставляется в сборку в другое положение относительно заменяемой сборки. Открепите деталь и с помощью команд «Свободное перемещение», «Свободный поворот» и «Захват-привязка» измените положение детали. Чтобы не изменять положение подстановочных деталей, их следует создавать на основе ребер или эскизов, спроецированных из детальной сборки, или на основе поверхностей и тел, скопированных из детальной сборки.

Примечание. Когда на базе сборки создается производная деталь и используется в качестве подстановки, все внешние справочные ссылки отключаются,

и их необходимо обновить вручную.

Дополнительные сведения об использовании состояний модели в Vault см. в разделе «Работа с состояниями модели и файлами Vault».
