Работа с файлами деталей версий следующего года

Формирование ссылок на файлы деталей, которые созданы в версии программы следующего года.

Чтобы иметь возможность ссылаться на файл, который создан в версии программы следующего года, необходимо установить последние обновления. Обновления можно скачать через приложение Autodesk для ПК или на сайте https://manage.autodesk.com. Для более ранних версий Inventor, которые более не поддерживаются, загрузка обновлений невозможна.

Размещение файла детали версии следующего года

В этом рабочем процессе в файле сборки создается ссылка на файл детали более поздней версии.

1. Размещение файла детали более поздней версии в файле сборки: в файле сборки выберите на ленте вкладку «Сборка» панель «Компонент» «Вставить».

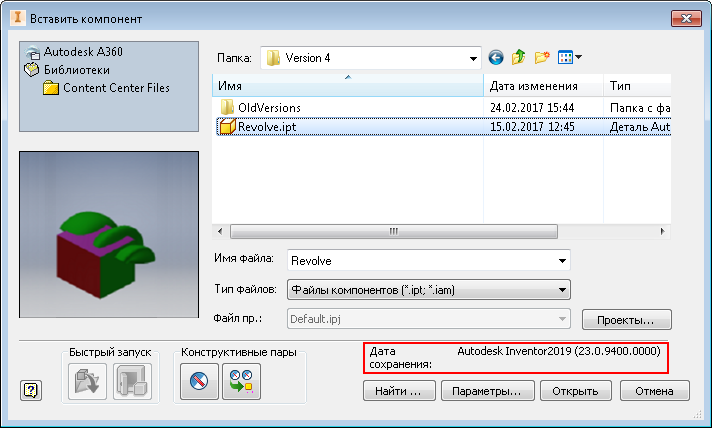

2. Найдите и выберите файл детали более поздней версии (IPT) для размещения. Отображается версия файла Inventor, в которой он был сохранен в последний раз.



3. При необходимости нажмите «Параметры», чтобы открыть диалоговое окно «Параметры файла» и указать видовое представление. Нажмите кнопку "OK".

4. В диалоговом окне «Вставить компонент» щелкните «Открыть». Создаются твердые и поверхностные тела.

   При необходимости можно разместить несколько экземпляров.

Итоговый файл

• В обозревателе отображается файл более поздней версии, ссылка на который была создана.



• Можно изменить представление размещенного файла более поздней версии в узле обозревателя. Для этого щелкните правой кнопкой мыши пункт меню «Редактировать представление».

• Можно заменить размещенный файл более поздней версии на другой компонент в узле обозревателя с помощью параметра контекстного меню «Компонент» «Заменить все». Замена компонентов на файл более поздней версии не поддерживается.

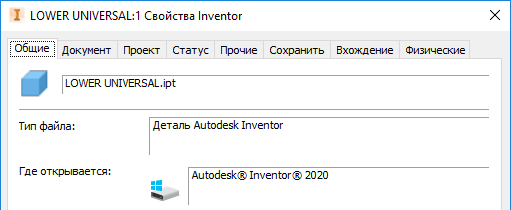

• Доступны свойства Inventor деталей, созданных в более поздних версиях.



• Файл сборки можно сохранить и повторно открыть в любой установленной программе Inventor одной и той же версии.

Открытие или заимствование файла детали версии следующего года

В этом рабочем процессе в файле детали создается ссылка на версию файла детали Inventor следующего года.

1. Выполните одно из следующих действий:

   • Файл Открыть.
   • В файле детали: выберите на ленте вкладку «Управление» панель «Вставка» «Заимствовать» .

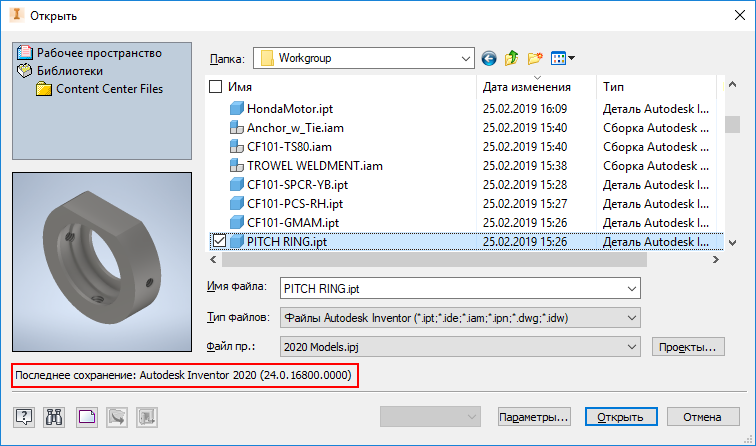

2. Найдите и выберите файл детали более поздней версии (IPT), который требуется открыть.



3. При необходимости нажмите «Параметры», чтобы открыть диалоговое окно «Параметры файла» и указать видовое представление. Нажмите «ОК».

4. В диалоговом окне «Открытие файла» нажмите «Открыть». Создаются твердые и поверхностные тела.

5. В диалоговом окне «Производная деталь» можно включить или исключить твердые и поверхностные тела.

6. Нажмите кнопку "Применить" для сохранения изменений.

Итоговый файл

• В обозревателе отображается файл более поздней версии, ссылка на который была создана.



• Производный элемент детали доступен для редактирования.

• Файл детали можно сохранить и повторно открыть в любой установленной программе Inventor одной и той же версии.
