Обрезка и разрыв пересекающихся граней (исправление и конструирование)

Для обрезки или разрыва пересекающихся граней служит команда "Пересечь грани". Для обеспечения пересечения граней используйте ее совместно с командой "Удлинить грани".

1. Откройте файл, который содержит поверхности, и войдите в среду исправления или конструирования.

2. На ленте выполните одно из следующих действий.

   • Выберите вкладку «Исправление» панель «Редактирование» «Пересечь грани».
   • Выберите вкладку «Конструкция» панель «Поверхность» «Пересечь грани».

3. Поверхности можно выбрать одним из следующих методов.

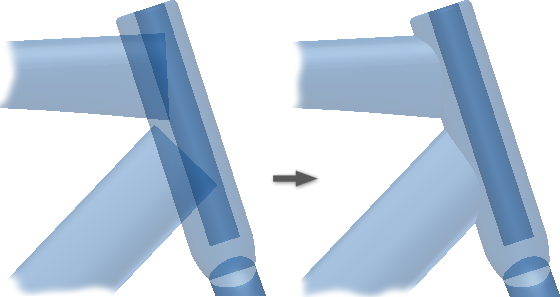

   • Обрезка. Щелкните "Обрезка", а затем выберите две пересекающиеся поверхности, а также сохраняемую область. При этом поверхности будут обрезаны по линии их пересечения.
   • Разрыв. Щелкните "Разрыв", а затем выберите две пересекающиеся поверхности. При этом поверхности будут разделены по линии их пересечения. Все поверхности размещаются в одной группе браузера.
   Примечание. При пересечении нескольких поверхностей (более двух) одновременно обрезаются только две их них.

4. Продолжайте нажимать кнопки "Обрезать" или "Снять" и выбирать поверхности в графическом окне.

5. Для завершения нажать кнопку "Готово".
