Работа со свойствами экземпляра

Узнайте, как назначать, редактировать и удалять свойства отдельных экземпляров компонентов.

Новые возможности версии 2022

Свойства экземпляра назначаются только отдельным экземплярам компонентов и приводятся в аннотациях, таких как номера позиций, примечания на выносках и списки деталей.

Назначение свойств экземпляра с помощью контекстного меню компонента

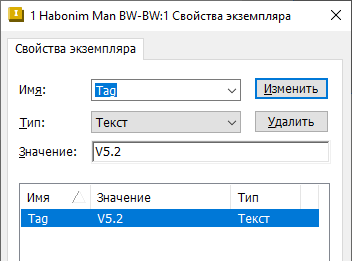

1. Выберите один или несколько экземпляров компонента в обозревателе, щелкните правой кнопкой мыши и выберите «Свойства экземпляра» для отображения диалогового окна «Свойства экземпляра».

2. В диалоговом окне «Свойства экземпляра» введите имя и значение требуемого свойства экземпляра.

3. Нажмите кнопку «Добавить», чтобы добавить свойство экземпляра.

4. При необходимости добавьте дополнительные свойства экземпляра.

   Совет. В поле «Имя» выберите имя существующего пользовательского свойства Inventor, чтобы присвоить то же имя свойству экземпляра. Переопределите пользовательское свойство Inventor на уровне экземпляра.



5. Нажмите «ОК».

Назначение свойств экземпляра с помощью диалогового окна «Спецификация»

На вкладке Данные модели в спецификации отображаются все строки, в которых содержатся свойства экземпляра. Для отображения строк экземпляра на вкладках Структурированный или Только детали снимите флажок Объединить строки экземпляров в диалоговом окне «Настройка слияния строк обозначения». Поле значка для строки свойства экземпляра будет иметь голубой фон. Значения свойств экземпляра отображаются синим цветом. Наведите курсор на значок компонента для вызова подсказки, в которой отображаются назначенные свойства экземпляра.

1. Выберите на ленте вкладку «Сборка» панель «Управление» «Спецификация» .
2. В диалоговом окне «Спецификация» нажмите кнопку «Добавить столбцы настраиваемых свойств Inventor».
3. Введите имя свойства и нажмите «ОК».

После добавления нового столбца выберите одно или несколько полей значений в этом столбце. Переопределите настраиваемое свойство Inventor на уровне экземпляра и укажите значения свойств экземпляра.

1. В одном столбце выберите одно или несколько полей значений, щелкните правой кнопкой мыши и выберите «Свойства экземпляра».
2. Дважды щелкните поле значения и введите значение.

Редактирование свойств экземпляра

Для редактирования свойств экземпляра воспользуйтесь одним из следующих способов.

1. Используйте контекстное меню компонента.

   1. Правой кнопкой мыши щелкните экземпляр компонента в обозревателе и выберите «Свойства экземпляра» для отображения диалогового окна «Свойства экземпляра».
   2. Выберите свойство экземпляра, которое требуется отредактировать, внесите изменения и нажмите «Изменить».
   3. Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Свойства экземпляра».

2. Используйте диалоговое окно «Спецификация».

   1. Выберите на ленте вкладку «Сборка» панель «Управление» «Спецификация» .
   2. В диалоговом окне «Спецификация» дважды щелкните поле значения свойства экземпляра, внесите изменения и нажмите клавишу ENTER.
   3. Нажмите кнопку «Готово», чтобы закрыть диалоговое окно «Спецификация».

Удаление свойств экземпляра

Для удаления свойств экземпляра воспользуйтесь одним из следующих способов.

1. Удалите все свойства экземпляра с помощью контекстного меню компонента.

   1. Правой кнопкой мыши щелкните экземпляр компонента в обозревателе и выберите «Удалить свойства экземпляра».
   2. Нажмите «Да», чтобы удалить все значения свойств экземпляра.

2. Удалите выбранные свойства экземпляра с помощью контекстного меню компонента.

   1. Правой кнопкой мыши щелкните экземпляр компонента в обозревателе и выберите «Свойства экземпляра» для отображения диалогового окна «Свойства экземпляра».
   2. Выберите свойство экземпляра, которое требуется удалить, и нажмите «Удалить».
   3. Нажмите кнопки «Применить» и «Закрыть», чтобы закрыть диалоговое окно «Свойства экземпляра».

3. Удалите все свойства экземпляра, указанные в выбранных строках, в диалоговом окне «Спецификация».

   1. Выберите на ленте вкладку «Сборка» панель «Управление» «Спецификация» .

   2. Выберите одну или несколько строк, щелкните правой кнопкой мыши и выберите «Удалить строку экземпляра».

   3. Нажмите «Да», чтобы удалить все значения свойств экземпляра, указанные в выбранных строках.

      Примечание. Можно щелкнуть правой кнопкой мыши в отдельном столбце и выбрать «Удалить свойство экземпляра (все экземпляры)». Будет выполнено удаление всех значений свойств экземпляров в данном столбце.

4. Удалите свойства экземпляра путем их замены на пользовательские свойства iProperties в диалоговом окне «Спецификация».

   1. Выберите на ленте вкладку «Сборка» панель «Управление» «Спецификация» .

   2. В одном столбце выберите одно или несколько полей значений свойств экземпляра, щелкните правой кнопкой мыши и выберите «Пользовательское свойство Inventor».

   3. Нажмите «Да», чтобы удалить значения свойств экземпляра.

      Примечание. После удаления последнего значения свойства экземпляра в определенной строке она будет объединена с другими экземплярами, не имеющими свойств экземпляра. Голубой фон в поле значка для этой строки исчезнет, и значения не будут отображаться синим цветом.

Отображение свойств экземпляра в виде примечаний на выносках

Выберите на ленте вкладку «Аннотация» панель «Примечания» «Текст на выноске» .

1. Выберите на геометрии точку привязки.

2. Щелчком мыши разместите конечную точку выноски.

3. В диалоговом окне «Форматирование текста» в списке «Тип» выберите «Пользовательские свойства Inventor».

4. В поле списка «Свойства» выберите требуемое свойство экземпляра.

5. Нажмите кнопку «Добавить».



6. При необходимости добавьте в примечание дополнительные значения свойств экземпляра.

7. Нажмите кнопку "OK" для закрытия диалогового окна "Формат текста".

Отображение свойств экземпляра в номерах позиций

1. Выберите на ленте вкладку «Аннотации» панель «Таблица» «Номер позиции».

2. В графическом окне выберите геометрию компонента, к которой требуется присоединить номер позиции.

3. Переместите курсор на необходимую длину линии-выноски и щелкните мышью.

4. Щелкните правой кнопкой мыши и выберите "Продолжить".

5. Продолжайте наносить номера позиций. После завершения щелкните правой кнопкой мыши и выберите "Отмена".

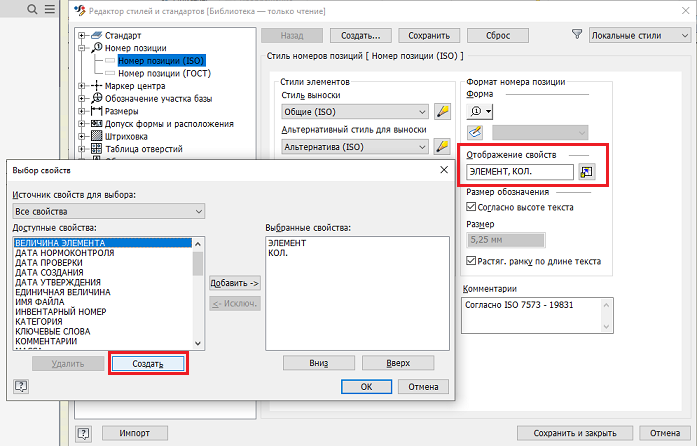

6. Правой кнопкой мыши щелкните номер позиции и в контекстном меню выберите команду «Редактировать стиль номера позиции».

7. В диалоговом окне «Редактор стилей и стандартов» в разделе «Отображение свойств» нажмите «Выбор свойств».

8. В диалоговом окне «Выбор свойств» нажмите «Создать».

9. Введите имя свойства экземпляра и нажмите «ОК».

10. Нажмите «ОК», а затем «Сохранить и закрыть», чтобы закрыть диалоговое окно «Редактор стилей и стандартов».



Отображение свойств экземпляра в списках деталей

В списке деталей отображаются данные, которые содержатся в спецификации.

1. Выберите на ленте вкладку «Аннотации» панель «Таблица» «Список деталей».

2. Задайте требуемые параметры списка деталей и разместите его на листе чертежа.

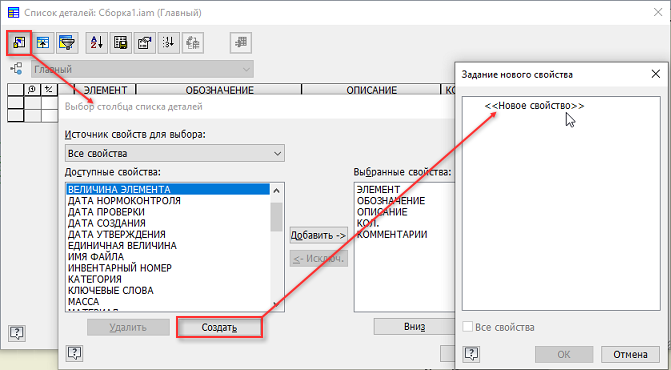

3. Дважды щелкните список деталей и нажмите «Выбор столбцов».

4. В диалоговом окне «Выбор столбцов» нажмите «Создать».



5. Введите имя свойства экземпляра и нажмите «ОК».
