Практические советы по использованию AnyCAD в Revit

Узнайте рекомендуемый способ импорта моделей Revit в Inventor.

Новые возможности версии 2021

Сокращение количества импортируемых элементов

Файлы Revit могут быть очень большими. Не стоит пытаться импортировать здание целиком. Вместо этого импортируйте только те элементы Revit, от которых зависят другие компоненты Inventor, и, например, некоторые другие элементы для дополнительного визуального контекста. В данном случае зависимость означает, что создаваемый компонент Inventor ссылается на данный элемент, например, геометрия элемента проецируется на эскиз нового компонента или накладывается зависимость между новым компонентом и гранью импортированного элемента Revit. Скорее всего, таких элементов будет довольно мало по сравнению с общим количеством элементов в здании.

Способ сокращения количества элементов

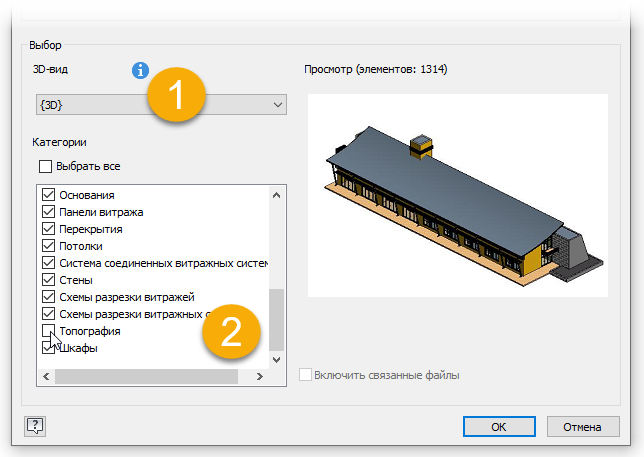

Количество элементов определяется путем выбора соответствующего 3D-вида Revit в процессе импорта.

1. 3D-виды Revit создаются пользователем Revit в соответствии с требованиями к качеству просмотра и потребностями. Невозможно задать либо изменить их определения в Inventor. Вид, который следует импортировать, выбирается из списка доступных видов. Импортируются только видимые элементы.
2. После выбора вида можно дополнительно уточнить импортируемые элементы с помощью селектора категории. Выберите только те категории, которые требуются в качестве ссылок. В диалоговом окне «Импорт Inventor» отображается количество видимых элементов для выбранного вида, но это число дает лишь общее представление о размере в Inventor.

Рекомендация

Обсудите проект со специалистом, работавшим в Revit, чтобы определить минимальное количество элементов, необходимых для завершения проектирования. Как правило, это будут элементы, напрямую взаимодействующие с вашим проектом, и, возможно, еще несколько элементов для обеспечения визуального контекста.

Важные моменты

В процессе обсуждения с поставщиком данных Revit следует помнить о следующих важных моментах.

• Для получения наилучших результатов требуется, чтобы файлы Revit сохранялись в последней версии программы.
• 3D-виды Revit должны быть определены заранее и непосредственно в Revit.
• Inventor позволяет импортировать только видимые элементы Revit.
• Чтобы получить от пользователя Revit рекомендации по оптимальной ориентации и конфликтующим элементам, необходимо описать предназначение проекта.
• Необходимо определить информацию, которая требуется для успешного внедрения данных Revit в проект, например сведения о местах монтажа, ориентации в здании и доступе к электрическим, сантехническим и ОВК-системам.
• Присвойте 3D-виду имя, чтобы его можно было легко найти в списке.
