Разрыв элементов из листового металла

Чтобы развернуть некоторые конструкции из листового металла (например, переходные формы, создаваемые с помощью лофтированного фланца), созданные из эскизов замкнутых контуров, необходим разрыв.

Элемент выреза также может быть использован для создания такого зазора. Однако элемент разрыва имеет ребра, расположенные перпендикулярно поверхности выреза, и несколько параметров для упрощения создания элемента.

Создавать разрывы можно тремя способами.

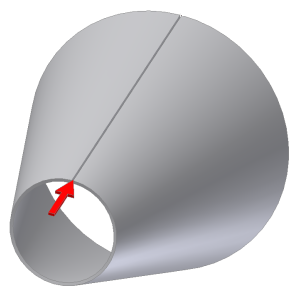

• Одноточечный разрыв использует одну точку на ребре поверхности. Можно выбрать среднюю точку на кромке, конечную точку на вершине грани, рабочую точку или эскизную точку из эскиза, созданного ранее.

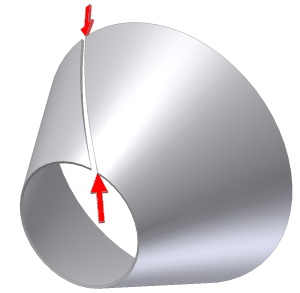

• Двухточечный разрыв использует точки на противоположных сторонах грани, чтобы определить место начала и конца разрыва. Это могут быть рабочие точки, средние точки на кромках грани, конечные точки на вершинах грани или эскизные точки из эскиза, созданного ранее.

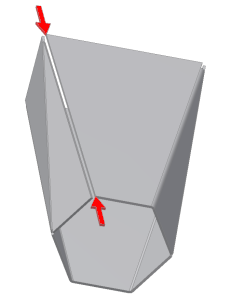

• Разрыв в пределах грани удаляет все выбранные грани целиком (как правило, грани сгиба). Кроме того, можно использовать элементы разрыва в пределах грани для удаления небольших граней сгибов, созданных в результате формирования лофтированных фланцев с использованием прессового тормоза.



Элемент разрыва можно разместить в любом месте в журнале элементов. В одной модели детали из листового металла может содержаться несколько элементов разрыва.

Метки в диалоговом окне "Разрыв" отображаются с учетом заданного типа разрыва.

1. Выберите на ленте вкладку «Листовой металл» панель «Изменить» «Разрыв» .
2. В раскрывающемся списке "Тип разрыва" в диалоговом окне "Разрыв" укажите способ создания разрыва.
   • Одноточечный. Создание разрыва из одной выбранной точки.
   • Двухточечный. Создание разрыва из выбранной начальной и конечной точек.
   • Протяженность граней. Удаление выбранной грани в целях определения разрыва.
3. Используйте команду "Грань разрыва", чтобы выбрать грань модели из листового металла, для которой нужно создать разрыв.
4. Для одноточечного и двухточечного разрыва выполните одно из следующих действий.
   • Для одноточечного разрыва следует использовать команду "Точка разрыва", после чего выбрать точку, которая определяет расположение разрыва.
   • Для двухточечного разрыва следует использовать команду "Начальная точка", чтобы выбрать начальную точку, а затем — команду "Конечная точка", чтобы задать конечную точку для разрыва.
5. (Необязательно) Для одноточечного или двухточечного разрыва введите в поле "Значение зазора разрыва" значение, отличающееся от размера зазора.
6. (Необязательно) Для одноточечного или двухточечного разрыва укажите, следует ли разместить зазор разрыва в выбранной точке или сместить его вправо или влево.
   • Сменить сторону или . Используется для смещения зазора разрыва в противоположную сторону от выбранной точки.
   • В обе стороны . Используется для смещения зазора разрыва по обе стороны относительно выбранной точки.
