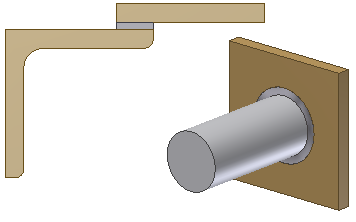

Создание в сварной конструкции сварного шва с разделкой кромок, который соединяет две поверхности сплошным сварным швом. Обозначение сварки можно создать одновременно с элементом или с помощью отдельной операции.

Сварной шов и обозначение сварки–это отдельные элементы в папке сварки браузера. Знак сварки и сварной шов не связаны, поэтому можно указать любой знак сварки для любого сварного шва. При поглощении знаком сварки стыковой шов является дочерним узлом знака сварки.

Вызов

Щелкните правой кнопкой мыши папку "Сварка" в обозревателе и выберите "Правка". Выберите на ленте вкладку «Сварка» панель «Сварка» «Канавка».

В окнеШов устанавливаются параметры создания сварного шва с разделкой кромок.

Наборы граней 1 и 2

Выбирается два набора граней для соединения сварным швом с разделкой кромок. Каждый набор граней может состоять из одной или нескольких смежных граней детали.

Сварка по всей грани

Задание способа прохождения сварного шва по обеим наборам граней. Сбросьте флажок для указания окончания шва на границе меньшего набора граней.

Установите флажок для указания продолжения сварного шва для покрытия обеих наборов граней. Если наборы граней имеют разную длину, сварной шов покрывает обе поверхности.

Цепочки граней

Выбор нескольких смежных граней.

Игнор. внутр. контур

Определение шва, в который преобразуется выбранный набор граней: сварной шов с разделкой кромок или сварной шов. Сбросьте флажок для указания того, что шов продолжается на контуре, но не на поверхности.

Установите флажок для указания того, что сварной шов пропускает внутренние контуры для покрытия всей поверхности.

Направление заливки

Задание направления, в котором свариваемые встык грани соединяются друг с другом сварным швом с разделкой кромок. Для определения направления заливки можно выбрать следующее.

• Плоские грани или рабочие плоскости (указывает направление, перпендикулярное выбранной грани или плоскости)
• Цилиндрические, конические или тороидальные поверхности (указывает направление осей поверхности)
• Рабочие оси
• Ребра детали
• Две точки (рабочая ось, вершины модели)

Проектирует сварной шов под углом к первому выбранному набору граней.

Проектирует сварной шов перпендикулярно второму выбранному набору граней.

![](../../images/weld_filldir_perp.gif"

Радиальная заливка

Проекция сварного шва вдоль кривой. Если поставлен флажок "Радиальная заливка", параметр "Направление заливки" недоступен.

Выберите Создать обозначение сварки для доступа к дополнительным параметрам обозначения сварки в данном диалоговом окне. Нажмите эту ссылку для перехода к Справке по обозначениям сварки модели.
