Проверка радиусов сгибов в трассах шлангов
При размещении гибких шлангов в сборке иногда нарушается значение минимального радиуса сгиба, заданное в стиле гибких шлангов. Чтобы проверить нарушения радиусов сгибов, щелкните правой кнопкой мыши узел шланга, который требуется проверить, в обозревателе и выберите «Радиус сгиба»
«Проверить».
Рядом со шлангом в обозревателе отобразится флажок зеленого цвета, указывающий на успешное выполнение операции.

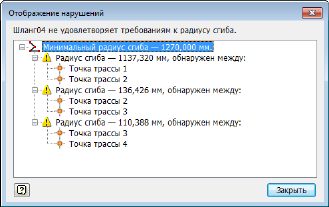

При обнаружении нарушений откроется диалоговое окно "Отображение нарушений". Рядом со шлангом отображается значок
, указывающий на наличие нарушений.
Чтобы устранить нарушение, можно сразу же настроить положение шланга. Можно также продолжить работу и выполнить настройку позднее. Нарушения радиуса сгиба могут быть отражены в документации.
Нарушение устраняется в браузере и сборке труб и трубопроводов после выполнения настройки положения шланга. Чтобы удалить значок нарушения в браузере, не устраняя нарушения, в контекстном меню выберите команду "Удалить нарушения".
Для проверки наличия сгибов, для которых нарушается условие минимального радиуса сгиба, используйте параметр «Проверить радиус сгиба». Проверку радиуса сгиба можно запустить для выбранного трассы гибкого шланга. При обнаружении нарушений в браузере рядом с трассой отображается значок.
Перед началом работы необходимо установить значение минимального радиуса сгиба для шланга в качестве опорного значения для проверки. Значение минимального радиуса сгиба задается на вкладке "Правила" диалогового окна "Стили".
- В браузере или графическом окне выберите трассу гибкого шланга для проверки.
- Щелкните правой кнопкой мыши и в контекстном меню выберите "Радиус сгиба" > "Проверка".
