Создание пользовательской системы координат (ПСК)

Можно задать несколько пользовательских систем координат (ПСК) в Autodesk Inventor.

Можно выбрать ПСК при подготовке данных к экспорту с помощью параметров Размещение или Разработать свойства. Это обеспечивает импорт модели в принимающее приложение с правильной ориентацией.

Размещение ПСК

В открытой модели в среде компонентов BIM выполните указанные ниже действия.

1. На ленте перейдите к панели «Система координат» и щелкните ПСК .

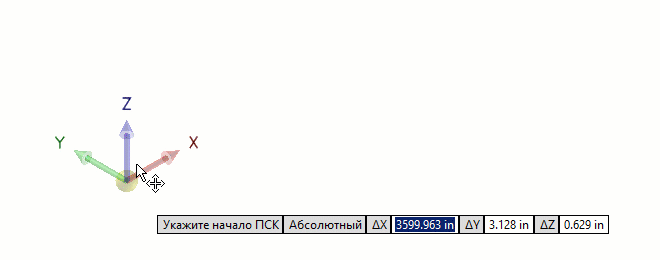

2. Щелкните и перетащите ось, чтобы повернуть ПСК вокруг оси.
3. Щелкните и перетащите стрелку, чтобы переместить ПСК в линейном направлении.
4. Щелкните и перетащите сферу на пересечении осей, чтобы переместить ПСК в трехмерном пространстве.
5. При необходимости в любой момент процесса можно ввести абсолютные координаты X, Y и Z.
6. По завершении щелкните правой кнопкой мыши и нажмите кнопку «Готово». ПСК определяет шесть параметров для позиционирования и поворота.
