Моделирование с общим началом координат

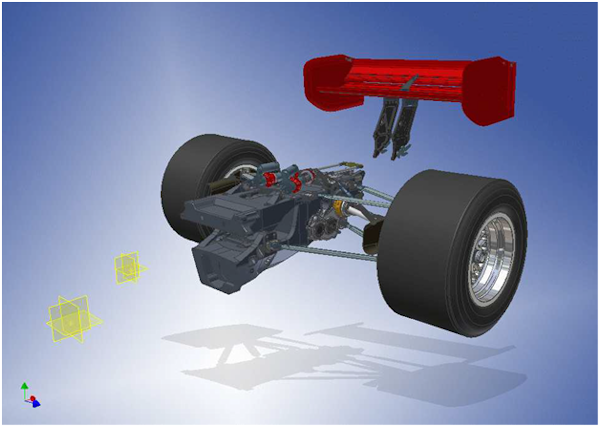

Моделирование с общим началом координат определяет наложение зависимостей на компоненты в сборке. Компоненты привязаны к началу координат сборки или единого набора рабочей геометрии. Моделирование с общим началом координат часто используется в автомобильной промышленности.

Моделирование с общим началом координат можно применить позднее в процессе проектирования. Зависимость между компонентами накладывается с помощью традиционных методов. Позднее эти зависимости удаляются. Новые зависимости применяются с помощью начала координат сборки и параметра "Оценка смещения".

Преимущества

• Зависимости накладываются без учета геометрии компонента. Таким образом, изменения в геометрии не влияют на зависимости.
• Сборку можно разделить на более мелкие элементы для совместной работы.
• Обеспечивает удобство работы с упрощенными компонентами.

Недостатки

• Изменения геометрии необходимо вносить относительно начала координат сборки, чтобы определить точное размещение.
• Невозможно выполнить моделирование движения на основе зависимостей.

Команды Inventor

• Вспомогательная геометрия и ПСК
• Параметр "Оценка смещения" для зависимостей
• Подавление зависимостей
