Создание оболочки

Функция "Оболочка" позволяет удалять материал изнутри модели, создавая полую деталь со стенками определенной толщины. Пользователь может исключить некоторые грани оболочки, формируя открытую полость.

1. Щелкните вкладку «3D-модель» панель «Изменить» «Оболочка» .

2. Укажите тип оболочки:

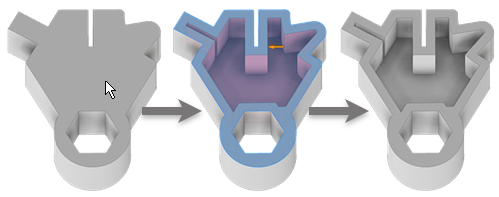

   • Острые углы — создание острых углов со смещением.

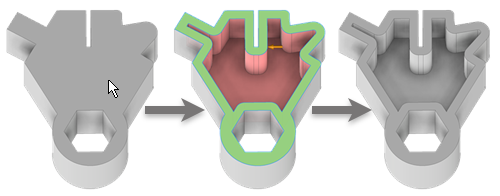

   • Скругленные углы — добавление скруглений к углам, созданным функцией. Этот тип используется для создания полного или частичного результата, который можно изменять с помощью инструментов поверхности.



3. Задайте смещение границ оболочки относительно границ детали.

   • Внутрь. Смещение стенок оболочки внутрь детали. Внешние грани исходной детали остаются снаружи оболочки.



   • Наружу. Смещение стенок оболочки к внешней стороне детали. Внешние грани исходной детали остаются внутри оболочки.



   • Центр. Одновременное равномерное смещение стенок внутрь и наружу. На гранях исходной детали стенки строятся внутри и снаружи, в половину толщины с каждой стороны.



4. Укажите толщину оболочки.

   Стенки оболочки будут иметь одинаковую толщину. Для того чтобы использовать в параметрической таблице значение толщины, выделите значение в поле, щелкните правой кнопкой мыши и выберите операцию вырезания, копирования, вставки или удаления.

5. (Необязательно) Удалите грани, на которых не будет создаваться оболочка.

6. В разделе Дополнительные свойства укажите, разрешена ли аппроксимация и каким способом ее следует рассчитывать.

   • Разрешить аппроксимацию. Если невозможно построить точное подобие, допускается отклонение от заданной толщины при расчете элемента подобия. При использовании точных размеров создается подобная поверхность, каждой точке которой соответствует точка исходной поверхности. Расстояние между двумя точками является заданным значением.
   • Среднее. Если аппроксимация разрешена, отклонение будет разделено таким образом, чтобы его значение превышало и не достигало заданного значения расстояния.
   • Без ограничений по минимуму. Если аппроксимация разрешена, сохраняется минимальное значение расстояния. Отклонение должно быть выше заданного значения.
   • Без ограничений по максимуму. Если аппроксимация разрешена, сохраняется максимальное значение расстояния. Отклонение должно быть ниже заданного значения.
   • Допуск с оптимизацией. Вычисление аппроксимации, обеспечивающей обоснованный допуск и минимальное время расчета.
   • Допуск по заданному значению. Вычисление аппроксимации с использованием заданного значения допуска. Допустимый диапазон допуска составляет от 0 до 100. Для вычисления может потребоваться значительное время.

7. Нажмите кнопку "OK".

8. При использовании аппроксимации нажмите кнопку «ОК» в окне сообщений, чтобы принять результаты расчета, или «Редактировать» для возврата на панель свойств оболочки.
