Создание связи с числовыми параметрами из электронной таблицы

Создать, связать, встроить и редактировать электронные таблицы параметров.

Допускается использование одних и тех же параметров во множестве моделей. Такие параметры целесообразно определять в файле электронной таблицы Microsoft Excel. Электронные таблицы можно связывать или внедрять при работе с моделями деталей или сборок. В файле сборки можно поместить ссылку с файлом детали (IPT). Если нажать "Связь" и выбрать необходимый файл детали, сборка будет ассоциативно связана с параметрами, экспортированными из файла .ipt.

Создание электронной таблицы параметров

• В Microsoft Excel создайте электронную таблицу, имеющую следующий формат:

  • Данные могут начинаться с любой ячейки электронной таблицы. Если данные начинаются не с ячейки A1, укажите начальную ячейку области данных в Inventor при выполнении операции связывания или внедрения файла Excel. Если ячейка содержит название столбца, не указывайте ее в качестве первой ячейки области данных.

  • Данные могут располагаться в виде строк или столбцов, однако следует сохранять правильный порядок: имя параметра, значение или формула, единица измерения, комментарий.

    Примечание. Порядок расположения данных в Excel отличается от порядка расположения данных в диалоговом окне «Параметры» программы Inventor.

  • Обязательно сохранять следующий порядок: Ячейки, связанные с именем и значением параметра, не могут быть пустыми.

  • Если для параметра не определены единицы измерения, при его использовании присваиваются установленные по умолчанию единицы измерения модели. Для создания не имеющего единиц измерения параметра ввести "бр" в ячейку единиц измерения.

  • В электронную таблицу наряду с параметрами можно включать прочую информацию, например заголовки колонок или строк; однако параметры должны располагаться в отдельной рабочей области.

Привязывание или внедрение электронной таблицы параметров

После создания и сохранения электронной таблицы параметров ее можно использовать в любой модели детали или сборки.

1. Откройте файл модели в разделе «Создать, связать, встроить и редактировать электронные таблицы параметров».

2. Щелкните на ленте вкладку «Управление» панель «Параметры» «Параметры».

3. В диалоговом окне «Параметры» нажмите «Связь» и выберите файл электронной таблицы.

4. В диалоговом окне "Открытие файла" укажите начальную ячейку электронной таблицы, содержащую данные параметров (не заголовок столбца).

5. Установите переключатель в положение "Связь" или "Внедрение". Выберите "Связь", чтобы параметры электронной таблицы можно было использовать в разных файлах. Выберите "Внедрение", чтобы использовать и редактировать параметры электронной таблицы в активной модели, не оказывая воздействия на другие файлы.

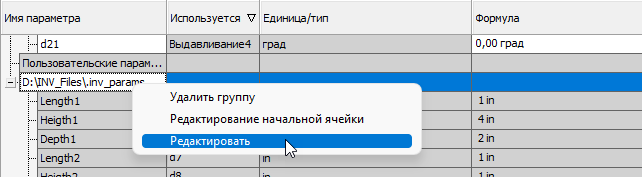

   Примечание. Если при связывании или внедрении начальная ячейка не будет указана правильно, то значения строк в Inventor будут отображаться некорректно. Для того чтобы изменить начальную ячейку, щелкните правой кнопкой по записи в диалоговом окне "Параметры" и выберите "Редактирование начальной ячейки". Кроме того, можно щелкнуть правой кнопкой мыши и выбрать «Редактировать связь» или «Удалить связь», чтобы удалить связанные или внедренные данные.

Редактирование электронной таблицы параметров

Изменение параметров в электронной таблице с помощью диалогового окна "Параметры" невозможно. Для изменения файл нужно открыть в Microsoft Excel. Для присоединенных и внедренных файлов процедура открытия одинакова.

1. В разделе "Создать, связать, встроить и редактировать электронные таблицы параметров" откройте модель, которая использует эту электронную таблицу.
2. В браузере развернуть папку "Сторонние объекты".
3. Дважды щелкните электронную таблицу, которую требуется редактировать. Она будет открыта в окне Microsoft Excel.
