Импорт данных IFC в качестве модели AnyCAD

Сведения о различных способах импорта данных IFC в проекты Inventor.

Новые возможности версий 2025, 2025.2, 2026

Доступ

Доступ к функциям импорта файлов САПР:

«Главная» Открыть.
«Файл» «Открыть» Открыть.
«Файл» «Открыть» Импорт файлов САПР.
Панель быстрого доступа Открыть.
«Новая деталь» вкладка «Управление» панель «Вставить» Импорт.
Перетащите файл IFC в строку заголовка окна Inventor или в рабочую (графическую) область.
Вкладка «Сборка» в документе сборки панель «Компоненты» Вставить импортированные файлы САПР.

Можно добавить дополнительные компоненты IFC в существующую модель Inventor IFC.

Импорт данных IFC

Рабочий процесс аналогичен созданию наборов данных из файла IFC или размещению дополнительных компонентов IFC в модели с существующими компонентами IFC. Существует небольшая разница:
- Новая модель. На панели быстрого доступа или вкладке «Главная» нажмите Открыть. Или используйте одну из других точек доступа.
- Добавление в существующую модель. Выберите вкладку «Сборка» панель «Компонент» разверните раскрывающийся список «Разместить» и нажмите «Вставить импортированные файлы САПР».
В диалоговом окне «Открыть» выполните указанные ниже действия.
- В поле Тип файла выберите «Файлы IFC (*.ifc; *.ifcXML; *.ifcZIP)».
- Найдите и выберите модель IFC, которую требуется импортировать.
- Нажмите кнопку Открыть. Это действие зависит от размера файла: чем больше файл, тем дольше он будет открываться.
В диалоговом окне Импорт выполните указанные ниже действия.
1. Вкладка Параметры
  - Тип импорта

    Выберите «Ссылочная модель» или «Преобразовать модель».
    - Ссылочная модель
      - Ассоциативность с исходной моделью IFC сохраняется. При изменении модели IFC в модель Inventor поступает уведомление, и пользователь решает, стоит ли обновлять модель.
      - Доступно только для чтения. Изменения в исходную модель IFC необходимо вносить в приложении, в котором был создан файл IFC.
      - При помощи импортированной модели можно:

        Наложить зависимости на компоненты Inventor в соответствии с геометрией.

        Проецировать геометрию на другие модели Inventor.

        Скрывать компоненты.

        Подавлять или разрывать связи между исходным и ссылочным файлами.

        Изменять свойства Inventor и копировать свойства AEC.

        Переопределять поля спецификации.
    - Преобразовать модель
      - Для элементов IFC создаются соответствующие нативные файлы Inventor. Их можно свободно изменять и удалять.
      - Ассоциативность с исходными данными не сохраняется. Изменения, вносимые в исходный файл IFC, не отражаются в модели.
  - Метод импорта
    - Мультидеталь. Импорт элементов IFC в виде отдельных тел, которые объединяются для создания одной модели. Свойства не импортируются. Тела помещаются в папки в соответствии с классом IFC.
    - Сборка. Импорт элементов IFC в виде отдельных документов Inventor. Свойства можно импортировать. Для ссылочных моделей документы хранятся в файле сборки и доступны только в нем.
    - Как сеть. Выберите этот параметр, чтобы импортировать данные IFC как объекты сети. В противном случае объекты импортируются в соответствии с определением данных IFC, как в случае с телами, поверхностями или сетями. В случае с большими наборами данных сеть может ускорить процесс импорта.
    - Импорт свойств
      - Как параметры. Сохранение свойств IFC в качестве параметров Inventor и свойств экземпляра для каждого элемента. Способы доступа к некоторым свойствам отличаются для ссылочных и преобразованных моделей.

        Для доступа к параметрам и свойствам ссылочных моделей щелкните правой кнопкой мыши узел обозревателя компонентов и выберите в меню пункт Свойства AEC. Свойства экземпляра доступны только для узлов верхнего уровня в ссылочных моделях.

        Свойства преобразованных моделей можно просмотреть, щелкнув правой кнопкой мыши узел обозревателя и выбрав Свойства AEC. Используйте команду «Параметры» , «Свойства Inventor» и «Свойства экземпляра» для изменения значений свойств. Используйте команду Свойства экземпляра для доступа к свойствам элемента.

        Как пользовательские свойства Inventor. Возможность пометить импортированные параметры для экспорта в качестве пользовательских свойств Inventor. Эти свойства доступны в диалоговом окне «Свойства Inventor» на вкладке «Прочие».
      Примечание. Пустые параметры, папки свойств и поля в файле IFC не импортируются. Если впоследствии поля и папки будут заполнены, то ссылочная модель будет обновлена с учетом изменений.
  - Единицы измерения длины в Inventor

    Укажите единицы измерения документа для использования при импорте. Типы единиц: из источника, дюймы, футы, сантиметры, миллиметры, метры, микроны.
  - Сводка импорта
    - Варианты, выбранные в разделах диалогового окна, отображаются в виде значков в сводке.
    Например: в следующей сводке выбранные параметры для активного импорта представлены в таком виде: 1) преобразованы, 2) как сборка с компонентами, 3) с параметрами IFC, 4) помечены для экспорта и отображаются как пользовательские свойства Inventor. Если импортируется сеть, отображается дополнительный значок.
    - После загрузки модели в поле Включенные элементы отображается количество элементов, которые будут импортированы как детали Inventor.

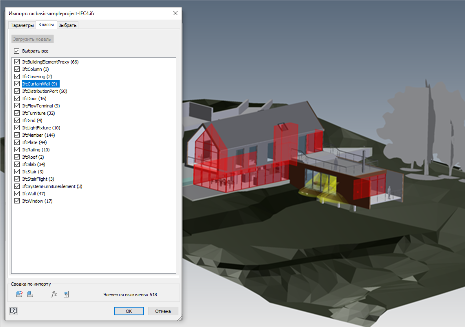

2. Вкладка Классы

  Вкладка «Классы» позволяет использовать классификации IFC для включения элементов в импорт и их исключения из него.

  Нажмите Загрузить модель, чтобы предварительно просмотреть модель в рабочей (графической) области. Отобразится список импортируемых классов IFC в алфавитном порядке.

  По умолчанию выбраны все классы. При отмене выбора класса из импорта исключаются все элементы этого класса. При отмене выбора классов количество элементов обновляется.

  Совет. Используйте этот параметр для удаления всех элементов ненужных классов.
3. Вкладка Выбор

  Здесь также доступен параметр Загрузить модель. Элементы отображаются в иерархическом порядке со значком «Включить» , указывающим на то, что элементы включены в импорт. При нажатии значка состояние «Включить» меняется на «Исключить» . Все элементы, содержащиеся в сборке, папке или элементе, исключаются из импорта. Это позволяет импортировать только нужные элементы. Еще раз нажмите значок, чтобы отменить исключение.

  Совет. Объединение возможностей вкладок «Классы» и «Выбор» позволяет импортировать только то, что необходимо для проекта. Вкладка «Классы» подходит для массового удаления ненужной геометрии, а вкладка «Выбор» позволяет точно настроить результат импорта.

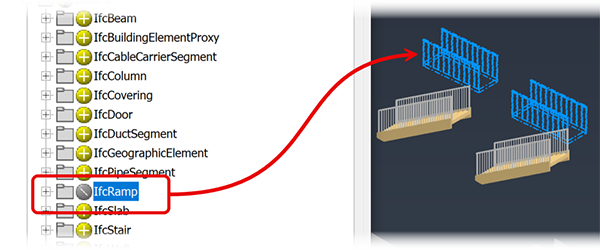

  В следующем примере показано исключение набора врезаний.
Нажмите ОК. Файл импортируется как узел. В сборку Inventor можно вставить как один, так и несколько экземпляров модели.

Примечание. Если при импорте возникает ошибка, отображается журнал преобразования с описанием возникшей проблемы.

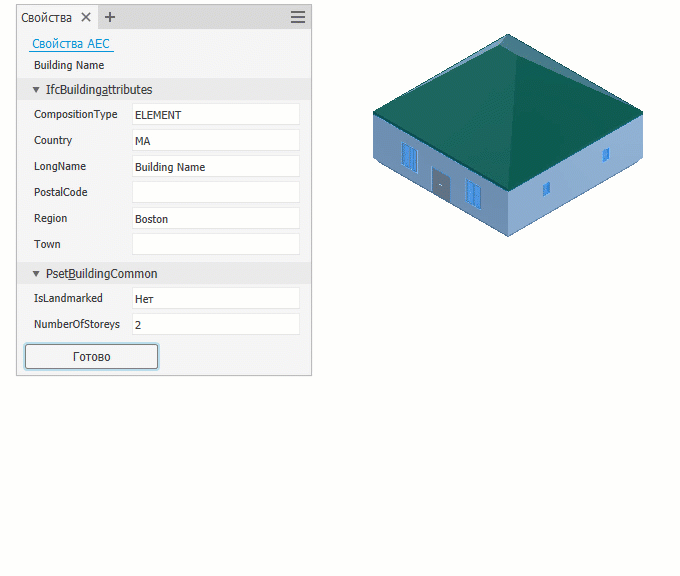

Свойства AEC

Это свойства IFC, которые импортируются как свойства AEC, если выбран вариант Как параметры. Свойства:

Доступны только для чтения.
Отображаются на панели «Свойства AEC».
Значения можно копировать и вставлять там, где это необходимо.
Если используется то же имя, что и у свойства Inventor, укажите префикс IFC_, чтобы обозначить свойство IFC.
Обновляются с учетом изменений в файле IFC. Изменения вносятся в приложении для разработки файлов IFC.

Для доступа к свойствам AEC выполните следующие действия.

В разделе «Сборки» перейдите на вкладку Проверка и выберите Свойства AEC на панели Свойства.
В обозревателе модели разверните узел импортированной модели, чтобы найти элемент, свойства которого требуется посмотреть, или используйте поиск в обозревателе.
Щелкните правой кнопкой мыши узел обозревателя и в нижней части контекстного меню выберите Свойства AEC.
Кроме того, можно включить функцию «Выбрать приоритет детали» и в рабочей области выбрать деталь.

Обновление ссылочных моделей

В следующих случаях возле узла обозревателя появляется значок молнии, уведомляющий пользователя об обновлении.

Исходные данные IFC изменены.
Изменены компоненты Inventor, используемые в сборке.

При появлении значка молнии запустите команду Локальное обновление, чтобы применить все изменения, находящиеся на рассмотрении, включая данные IFC и компоненты Inventor. Обновления могут затронуть связанные элементы, такие как зависимости и адаптивные детали.

Примечание. Процесс обновления может занять некоторое время. Обычно продолжительность обновления приблизительно соответствует длительности исходной операции импорта.

Редактирование параметров импорта ссылочной модели

В любой момент после завершения импорта можно отредактировать параметры импорта.

В обозревателе модели щелкните правой кнопкой мыши узел модели IFC и выберите нужное действие.

Изменить импорт. Отображение панели «Импорт» и вариантов изменения, доступ к вкладкам «Классы» или «Выбор» и изменение выбранных компонентов.
Подавить связь. Приостановление обновлений из исходной модели. Чтобы возобновить обновление, щелкните правой кнопкой мыши узел обозревателя импорта и выберите Восстановить подавленную связь.
Разорвать связь. Прерывание связи с исходной моделью. Внутренние файлы сохраняются как внешние, благодаря чему импорт выполняется так же, как при использовании параметра «Преобразовать». Модель больше не связана с источником, и обновления из источника больше не выполняются.
