Работа с эскизами

Можно переключаться между геометрией эскиза и вспомогательной геометрией, переопределять эскиз в другую плоскость, а в 2D-эскизах можно измерять свойства области, срез, а также добавлять текст и изображения.

*Новые возможности версий *2022, 2023

Поиск эскиза в обозревателе

• Выберите любую геометрию в детали или эскизе сборки, щелкните правой кнопкой мыши и выберите «Найти в обозревателе».

  В браузере эскиз выбранной геометрии подсвечивается.

Вспомогательная геометрия связывает зависимостями обычную геометрию эскиза. Вспомогательную геометрию можно применять в эскизах, использующих параметрические элементы; этот тип геометрии не используется для определения профилей или траекторий. Вспомогательная геометрия не позволяет добавить элементы при поглощении эскиза.

Переключение между геометрией эскиза и вспомогательная геометрией

Поведение геометрии в эскизе зависит от назначенного ей типа линий. Геометрия эскиза, в которой используется обычный тип линий по умолчанию, может поглощаться элементами.

1. Вызов вспомогательной геометрии вручную

   • Перед началом создания чертежа в среде эскизов выберите вкладку «Эскиз» панель «Формат» «Конструкция».
   • В активном эскизе выберите геометрию, а затем нажмите кнопку "Конструкция", чтобы преобразовать геометрию эскиза во вспомогательную геометрию.

2. Для отключения вспомогательной геометрии нажмите кнопку "Конструкция" повторно.

Переопределение эскиза в другую плоскость

Эскиз в файле детали или сборки можно перемещать в другую плоскость. Переопределение плоскости эскиза следует использовать, когда требуется изменить ориентацию элемента на детали. Также этот параметр можно применять, когда требуется удалить элемент с сохранением эскиза для использования его в другом элементе, в новой грани или рабочей плоскости.

1. Щелкните эскиз в обозревателе правой кнопкой мыши и выберите "Переопределить".
2. Выберите грань или плоскость, на которую следует прикрепить эскиз..

Измерение свойств области (2D-эскизы)

1. В активном эскизе выберите вкладку «Проверка» панель «Измерить» «Свойства области» .

2. В графическом окне выберите один или несколько контуров эскиза.

3. В диалоговом окне "Свойства области" щелкните "Рассчитать".

   В программе Inventor рассчитываются следующие значения измерений в зависимости от выбора:

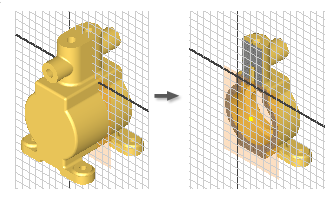

Разрезание модели (2D-эскизы)

Иногда геометрия перекрывает плоскость эскиза, или ее скрывают другие компоненты в модели детали. Для открытия плоскости эскиза можно временно срезать перекрывающие компоненты.

1. Поверните модель таким образом, чтобы удаляемая часть располагалась на переднем плане.

2. Дважды щелкните в обозревателе 2D-эскиз, который требуется отредактировать.

3. В строке состояния выберите «Разрезать модель» или нажмите клавишу F7.

   Inventor удалит часть модели, обращенной к пользователю, открыв плоскость геометрии эскиза.

4. Используйте команды, чтобы создать геометрию на плоскости эскиза.

5. Для восстановления срезанной графики выполните одно из следующих действий.

   • Вызовите команду построения конструктивного элемента.
   • Выберите «Принять эскиз» , чтобы завершить построение эскиза.
   • В строке состояния выберите «Разрезать модель» .
   • Нажмите клавишу F7.

Добавление текста (2D-эскизы)

В эскиз можно добавить текст, например номер модели, дата изготовления или марка. В конечном счете текст будет нанесен на деталь в виде печати, штамповки или гравировки. Для этого можно добавить текст в эскиз, принять эскиз и создать выступ, выбрав текст в виде профиля.

В Inventor можно добавить линейный текст или текст с выравниванием по геометрии. Оба типа текста используются как любой другой геометрии. Создав текст и дважды щелкнув по нему для редактирования, перетащите его, чтобы переместить, или выберите его и нажмите кнопку "Удалить" для удаления.

• Чтобы добавить линейный текст в активный 2D-эскиз, выберите «Текст» на панели ленты «Создать». После этого выполните следующие действия.

  1. В графическом окне щелкните мышью, чтобы разместить точку вставки текста или выполните перетаскивание, чтобы определить текстовое поле.

  2. В верхней части диалогового окна "Форматирование текста" выберите шрифт, стиль и атрибуты текста.

  3. В средней части диалогового окна "Форматирование текста" укажите модель, чертеж и пользовательские свойства.

     • Тип. Типы свойств и параметров из чертежа, исходной модели или файла-источника пользовательских свойств (для внешних пользовательских свойств и пользовательских свойств модели), указанные либо в модели, либо на вкладке «Чертежи» диалогового окна «Параметры процесса моделирования».
     • Источник. Список доступных источников свойств и параметров, связанных с выбранным типом. Выберите источник используемых свойств или параметров.
     • Свойство. Задание свойства, связанного с выбранным типом. Доступно при создании либо редактировании текста чертежа или модели. В чертежах свойства текста можно включать в примечания, текст выноски, эскизный текст, текст обозначения, основную надпись и текст рамки.
     • Параметр. Указание параметра, связанного с выбранным типом и источником, для вставки в текст. Откройте список и выберите значение.
     • Точность. Задание точности для числовых свойств, отображаемых в тексте. Выберите необходимую точность в списке.
     Примечание. Доступные параметры зависят от типа эскиза: модель, лист, эскизный вид или эскиз вида.

  4. Можно выполнить одно или все следующие действия.

     • Введите текст в текстовой области серого цвета в нижней части диалогового окна "Форматирование текста".
     • Нажмите «Добавить» , чтобы вставить выбранное свойство или параметр в текст. Доступно при создании либо редактировании текста чертежа или модели, в том числе эскизного текста, текста обозначения, примечания, выноски, основной надписи и текста рамки. Недоступно для типа "Подсказка".

  5. Нажмите кнопку "ОК", чтобы принять текст и закрыть диалоговое окно.

• Чтобы добавить текст с выравниванием по геометрии в активный 2D-эскиз, выберите "Текст для геометрии" на панели ленты "Создать". После этого выполните следующие действия.

  1. В графическом окне выберите линию, дугу или окружность, в которых требуется выровнять текст.
  2. В диалоговое окно "Текст по линии" укажите направление, положение, начальный угол, расстояние смещения и другие параметры. Выберите «Запустить текстовый редактор» , чтобы открыть диалоговое окно «Форматирование текста» для доступа к свойствам Inventor и параметрам. После нажатия кнопки "ОК" в диалоговом окне "Форматирование текста" выбранный элемент будет добавлен в диалоговое окно "Текст по линии".
  3. Выберите "Обновить" для предварительного просмотра текста в эскизе.
  4. Нажмите кнопку "ОК", чтобы принять текст и закрыть диалоговое окно.

Добавление изображений (2D-эскизы)

Может потребоваться вставка графического изображения в детали для представления маркировки, раскраски или трафаретной печати. После вставки изображения в эскиз с помощью команд "Маркировка" и "Рельеф" можно применять такие эффекты, как приподнятый текст, оттиск и шелкография. Эти же команды используются для изменения формы или поверхности изображения.

Эскизы Inventor могут содержать изображения в форматах BMP, GIF, JPG и PNG, а также в книгах Excel и документах Word.

1. Выберите плоскую грань или рабочую плоскость в 2D-эскизе, а затем выберите «Изображение» на панели ленты «Вставить».

2. Перейдите в папку, содержащую файл изображения, и выберите "Открыть".

   Совет. Выберите параметр «Связь», чтобы изменения, внесенные в файл изображения, отражались в Inventor.

3. Щелкните точку в графическом окне, чтобы разместить изображение. Курсор привязан к левому верхнему углу изображения.

4. Щелкните мышью для размещения дополнительных изображений или щелкните правой кнопкой мыши и выберите кнопку "ОК".

5. После размещения изображения выполните одно из следующих действий.

   • Перетащите изображение от центра, чтобы изменить его положение.
   • Щелкните угол изображения, чтобы повернуть его.
   • Щелкните ребро изображения, чтобы изменить его размер (с сохранением пропорций).
   • Если файл изображения связан ссылкой, щелкните его правой кнопкой мыши в обозревателе и выберите "Обновить" для получения последней версии файла.
   • Щелкните изображение правой кнопкой мыши и снимите флажок "Видимость", чтобы временно скрыть изображение в эскизе. Ограничивающая рамка останется видимой.
   • Щелкните изображение правой кнопкой мыши в обозревателе и выберите "Удалить", чтобы удалить его из эскиза.
   • Откройте диалоговое окно «Свойства изображения»: щелкните правой кнопкой мыши изображение и выберите «Свойства». Здесь можно выбрать визуализацию изображения с использованием неизмененных альфа-значений (альфа-прозрачность) и указать цвет прозрачности.
     • Измените ориентацию (только детали).
     • С маской: установите этот флажок, чтобы сделать пикселы цветового ключа прозрачными. Данный параметр игнорирует все существующие альфа-слои изображения.
     • Задать цветовой ключ: эта настройка позволяет указать цвет прозрачности.
     • Использовать альфа-канал изображения (доступно, только если в изображении поддерживается альфа-слой): объединение фона с изображением, в котором используется альфа-слой.
