Элементы для трубопроводных трасс

При активном стиле трассы с использованием жестких труб и наличием всех элементов команды "3D ортогональная трассировка" можно выполнить следующие действия:

• Выполнять свободное вращение вокруг выбранной оси.

• Изменять направление с шагом в 90 или 45 градусов.

• Создавать точки из ссылочной геометрии.

• Задавать смещение точек относительно выбранных углов.

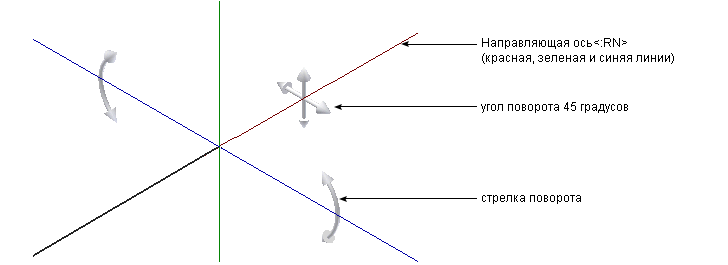

В набор команды "3D ортогональная трассировка" при использовании жестких труб с фитингами входят следующие элементы:

Направляющие оси

Показывают допустимое направление для следующей точки трассы. Щелкните по линии, чтобы добавить узел в этом направлении. С помощью команды "Привязка точки" можно задать рабочую точку на направляющей оси из ссылочной геометрии.

Стрелки вращения

Отображает возможные варианты вращения следующей точки трассы и делает возможным свободное вращение. Отклонение оси от ссылочной геометрии можно регулировать при помощи команды "Привязка при вращении".

Регулировка угла с шагом в 45 градусов

Изменение направления с шагом в 45 градусов. Этот параметр доступен только при активном стиле с использованием направления трассы под углом 45 градусов.
