Ортогональная 3D-трассировка

Команда "Ортогональная 3D-трассировка" появляется в графическом окне сразу же после запуска процесса отбора точек трассы. В него включено несколько элементов, которые сопровождают выбор правильных точек трассы.

При первом появлении команды "Ортогональная 3D-трассировка" отображается только удлинитель линий. При помощи удлинителя линий можно выбрать точки, находящиеся на некотором расстоянии от выбранного ребра. После выбора точки на линии для нее становятся доступными все остальные элементы команды "Ортогональная 3D-трассировка".

Набор этих элементов зависит от выбранного участка, геометрии соединений и набора стилей. Например, для трассы из труб с фитингами используется один набор элементов команды "Ортогональная 3D-трассировка", а для гнутых труб - другой. Некоторые элементы являются общими в разных стилях.

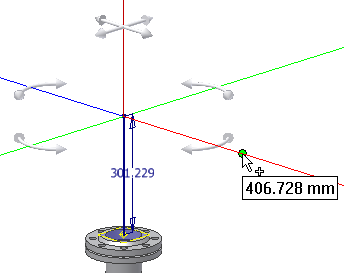

Действительные точки создают соединение требуемой длины. При наведении указателя мыши на эти линии в режиме ортогональной 3D-трассировки они выделяются зеленой точкой. Точки, которые не попадают в диапазон, заданный критериями стиля, помечаются желтым крестиком. Если строка недостаточно длинная, можно увеличить размер экрана.
