Подготовка моделей и стилей к переносу

Сведения о том, какие изменения были внесены в стили и управление стилями, см. в разделе Изменения в версиях.

Материалы

Материалы переносятся из стилей материалов в материалы. Эту операцию отложить нельзя. Пользовательские материалы, которые были добавлены, переносятся. Использование нового Обозревателя материалов и Редактора материалов для изменения существующих или создания новых материалов.

Представление модели

Необходимо помнить: перед открытием наборов данных определите, следует ли снять флажок «Реалистичное представление модели» в стилях цвета из более ранней версии. Необходимо обязательно прочесть раздел и убедиться, что получаемые результаты понятны.

Ниже приведены действия, выполняемые в ходе подготовки к переносу моделей:

Шаг 1. Создание пользовательской библиотеки.

1. Начните новую деталь.
2. На панели быстрого доступа нажмите кнопку «Обозреватель представлений» .

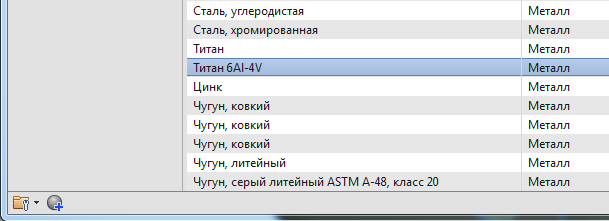

3. В нижней части панели обозревателя выберите Управление > Создать библиотеку.
4. Задайте расположение папки и имя для пользовательской библиотеки и нажмите Сохранить.

Шаг 2. Добавление пользовательской библиотеки в проект.

1. Выберите проект, в который требуется добавить библиотеку.

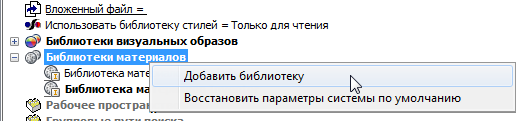

2. Щелкните правой кнопкой мыши узел "Библиотека материалов" и нажмите кнопку "Добавить библиотеку".



3. Найдите и выберите библиотеку, которую необходимо добавить в проект. Нажмите «ОК».

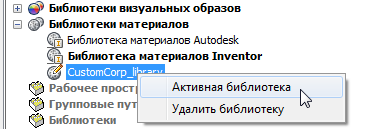

4. Чтобы сделать добавленную библиотеку активной и использовать ее в качестве первого источника при поиске или для ссылок, щелкните правой кнопкой мыши узел библиотеки и выберите Активная библиотека.



Перенос моделей

Ниже приведены два примера вариантов переноса модели и содержимого стилей.

Сценарий 1. Перенос в пользовательский файл ADSKLIB

Пользовательский материал определяется как часть файлов Materials.xml и Colors.xml версии 2012. Для более поздних версий необходимо выполнить перенос пользовательских материалов в пользовательскую библиотеку .adsklib.

1. Создание новой детали

2. На панели быстрого доступа нажмите кнопку Обозреватель материалов .

3. На панели инструментов обозревателя выберите Перенести стили Inventor.

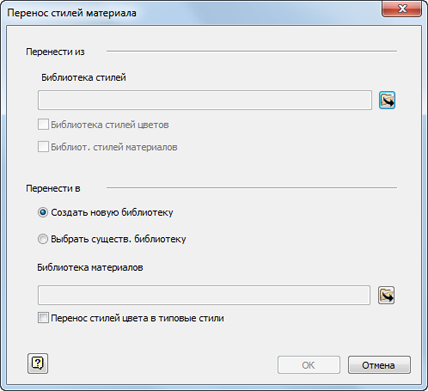

4. В диалоговом окне «Перенос стилей материалов» укажите расположение для параметра Перенести из (папка, в которой находится файл InventorMaterialLibrary.adsklib или файл пользовательской библиотеки). По умолчанию путь будет следующим: C:\Users\Public\Documents\Autodesk\Inventor [версия]\Design Data\Materials.



5. Укажите расположение для параметра Перенести в (обычно представляет собой файл InventorMaterialsLibrary.adsk или создаваемую пользовательскую библиотеку). По умолчанию путь будет следующим: C:\Users\Public\Documents\Autodesk\Inventor [версия]\Design Data\Materials.

6. Перезапустите Обозреватель материалов.



Сценарий 2. Перенос отдельного стиля материала — glowingredunranium.styxml

Необходимое условие: экспорт пользовательского стиля материала в файл с расширением *.styxml из Inventor 2012.

1. Запустите Inventor.

2. Создание файла новой детали.

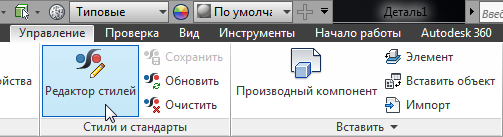

3. На вкладке Управление перейдите к панели Стили и стандарты и выберите Редактор стилей.



4. В редакторе стилей нажмите кнопку Импорт.



5. Найдите и выберите файл *.styxml, который необходимо импортировать.



6. В диалоговом окне подтверждения нажмите кнопку Принять.



7. В редакторе стилей нажмите кнопку Готово. Стиль импортирован в текущий документ и располагается в папке "Представление документов".

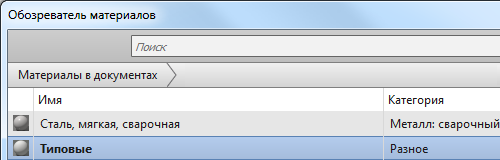

8. Откройте Обозреватель материалов; в разделе "Материалы в документах" можно будет увидеть материал. Данный материал еще пока не представлен в библиотеке для использования с другими компонентами.

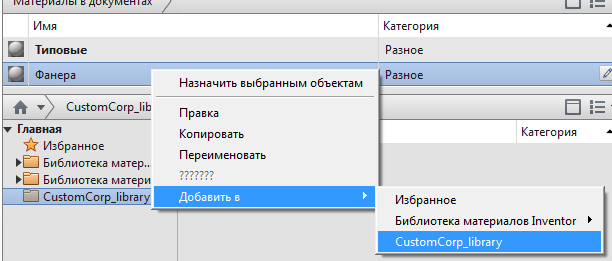

9. Перетащите импортированное представление в пользовательскую библиотеку. Другой способ: щелкните правой кнопкой мыши представление и в диалоговом окне "Добавить в список" выберите библиотеку, в которой будет храниться данное представление.
