Параметры сейсмического расчета конструкции основываются на сейсмических нормах, используемых при вычислении величины воздействия сейсмических нагрузок на конструкцию.
Выбор канадских сейсмических норм NBC 2020 выполняется в диалоговом окне Описание нового нагружения или путем нажатия кнопки «Параметры» в диалоговом окне Тип расчета.
- Выберите «Инструменты»
«Рабочие настройки» «Нормы проектирования».
- В разделе «Нагрузки» в меню «Сейсмические нагрузки» выберите «Канадские нормы NBC 2020».
- Выберите «Расчет» «Типы расчета»
Откроется диалоговое окно «Типы расчета».
- Нажмите кнопку «Создать». Откроется диалоговое окно «Описание нового нагружения».
- Выберите «Сейсмический» > «Канадские нормы NBC 2020» и нажмите «ОК».

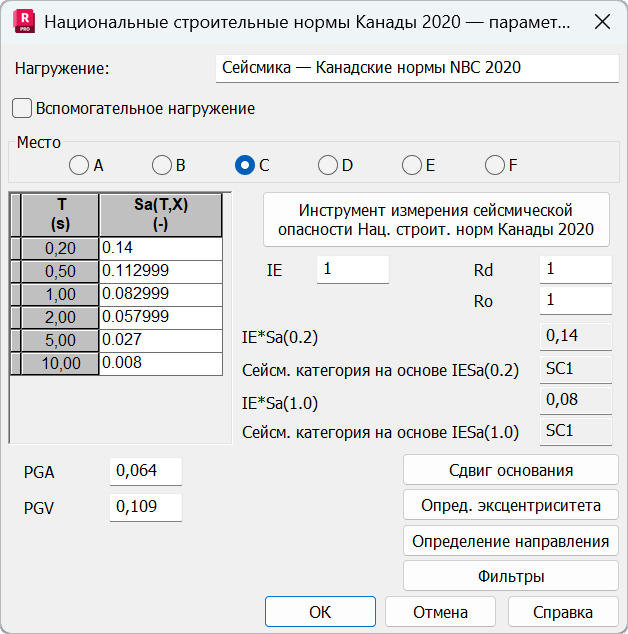

Откроется диалоговое окно «Параметры».
Параметры норм
- Классификация местностей для грунта (A, B, C, D, E, F) соответствует таблицам 4.1.8.4.-A и 4.1.8.4.-B.
- Спектр
Необходимо указать значения спектра Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Sa(5,0), Sa(10,0) в соответствии с пунктом 4.1.8.1 для местоположения площадки.
Можно получить доступ к официальному веб-сайту NBCC: Инструмент измерения сейсмической опасности Нац. строит. норм Канады 2020, нажав кнопку. На этой странице представлены значения, необходимые для определения спектра и значений коэффициентов на основе базовых данных, таких как местоположение и класс грунта участка. Для переноса значений из таблицы определения спектра на веб-сайте в таблицу определения в Robot Structural Analysis используйте операцию копирования и вставки.
Можно получить доступ к значениям спектра и скопировать их в соответствии со статьей 4.1.8.1 — Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Sa(5,0), Sa(10,0) или дополнительными значениями Sa(0,1), Sa(0,3). Значения спектра для определенного периода S(Ta) получают путем линейной интерполяции между этими значениями.
- Коэффициенты:
- IE (коэффициент надежности по уровню ответственности при землетрясении) соответствует таблице 4.1.8.5._A.
- Параметры Rd (связанный с пластичностью коэффициент эквивалентной боковой силы в основании конструкции) и Ro (связанный с избыточным сопротивлением коэффициент эквивалентной боковой силы в основании конструкции) соответствуют данным в таблице 4.1.8.9.
- Коэффициенты, рассчитанные в информационных целях
- Коэффициент PGA — пик ускорения основания, согласно определению в предложении 4.1.8.4.(1).
- Коэффициент PGV — пик скорости основания согласно определению в предложении 4.1.8.4. (4).
- Значение IE*Sa(0,2) и соответствующей сейсмической категории для зданий в соответствии с таблицей 4.1.8.5-B.
- Значение IE*Sa(1,0) и соответствующей сейсмической категории для зданий согласно таблице 4.1.8.5-B.
В этом диалоговом окне также можно просмотреть и изменить Определение направления, Фильтры.
Нажмите Сдвиг основания, чтобы открыть диалоговое окно «Сдвиг основания». В нем можно выбрать алгоритм учета основной поперечной силы: путем расчета в соответствии с требованиями раздела 4.1.8.11.(3d ) сейсмических норм или определением вручную.
В пояснительных записках можно просмотреть все входные параметры и распределение поперечной силы в основании (выберите меню «Расчет» > «Пояснительная записка» > «Упрощенная пояснительная записка»/«Полная записка»).
