Эта опция используется для определения параметров составных сечений.

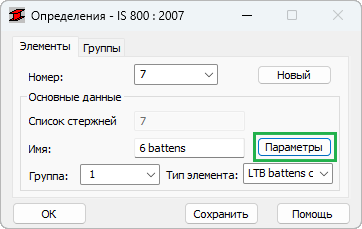

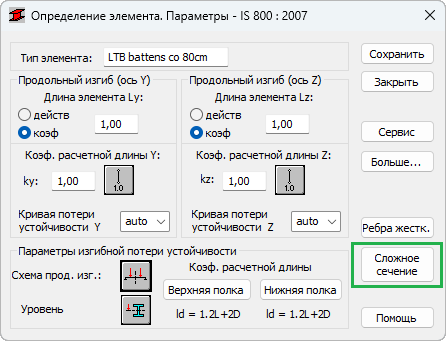

- нажмите кнопку Параметры в диалоговом окне Определения, а затем Составное сечение в диалоговом окне Определение элемента. Параметры.

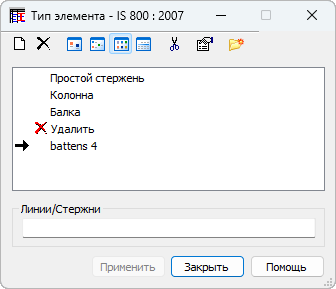

- Либо воспользуйтесь диалоговым окном Тип элемента, чтобы задать пользовательский тип элемента.

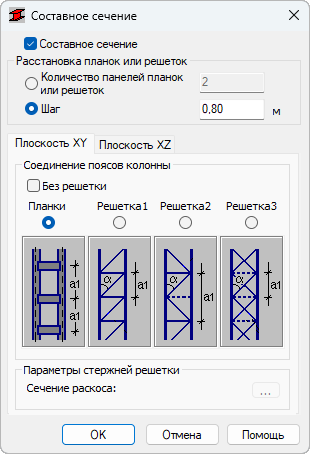

Для выполнения расчетов элементов с использованием правил для составных элементов согласно пункту 7.6 для переплетенных колонн или пункту 7.7 для колонн с планками норм IS800, выберите вариант Составные сечения в диалоговом окне Составное сечение (и убедитесь, что флажок «Без решетки» снят).
В поле Распределение планок или полей решетки можно определять размещение элементов, соединяющих отдельные пояса колонн. Определить распределение элементов можно двумя способами.
- · Путем указания числа в поле Описание панелей планок или решетки; планки (поля решеток) автоматически распределяются равномерно по всей длине элемента;
- · Определением величины расстояния «a1» между отдельными соединяющими элементами в поле редактирования интервала «a1»; значения интервалов между планками или высота всех полей решетки принимаются равными по всей длине элемента; если длина элемента не кратна расстоянию «a1», планки распределяются равномерно по отношению к центру элемента: так при величине интервала а1 = 1,0 м для элемента длиной 3,2 м приведет к равномерной установке 4 планок по длине элемента в координатах (0,1 м, 1,1 м, 2,1 м, 3,1 м).
Предполагается, что соответствующие плоскости планок (решеток) параллельны локальным осям составного сечения (где x — продольная ось элемента, y — горизонтальная ось, z — вертикальная ось). На вкладке «Плоскость XY» можно определить типы планок или решеток, расположенных в плоскости, параллельной локальной оси Y. Аналогично, на вкладке «Плоскость XZ» можно определить параметры планок или решеток, расположенных в плоскости, параллельной локальной оси Z. Если выбран вариант «Без решетки», то при расчетах не учитывается тот факт, что это составной стержень, и расчеты выполняются исходя из предположения, что хорды являются полностью интегрированным целым в данной плоскости.
После выбора одного из типов решетки (Решетка 1, 2, 3) становятся доступными параметры для определения стержней решетки. Предполагается, что стойки и диагонали, как правило, имеют одинаковые сечения.

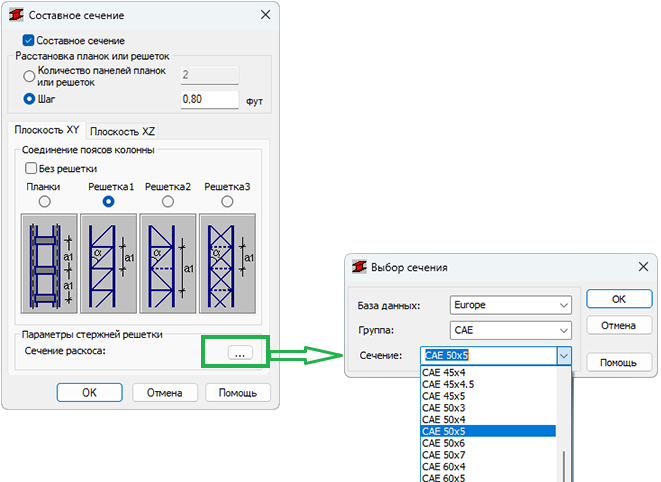

При нажатии кнопки […] справа от параметра «Сечение диагонали» открывается диалоговое окно «Выбор сечения», в котором можно определить имя элемента решетки. Выбор сечения приводит к тому, что его площадь A/An автоматически вводится в поле редактирования в диалоговом окне Соединение поясов.
