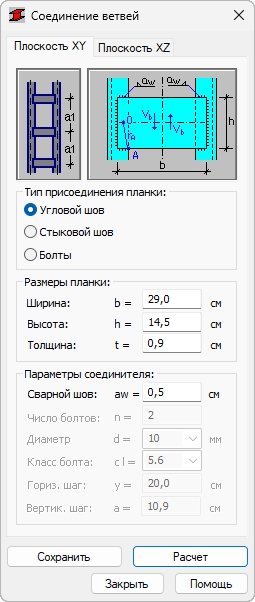

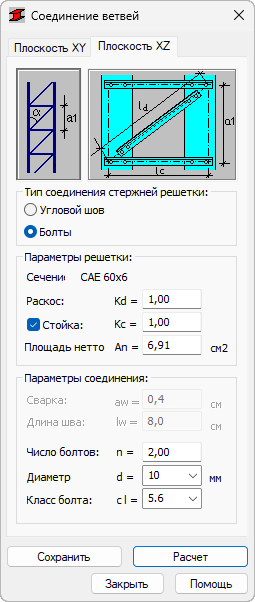

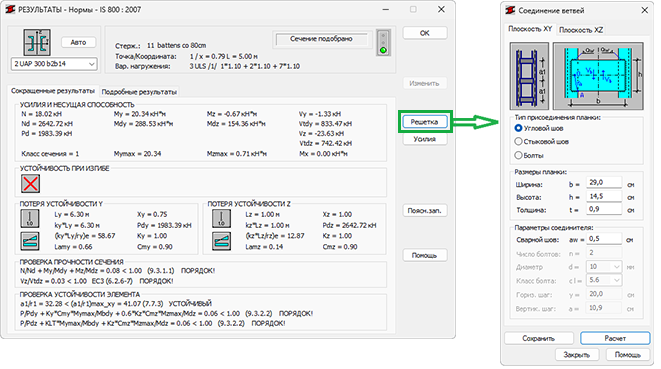

После проверки составного элемента появляется возможность выбора и проверки элементов, соединяющих отдельные пояса составного элемента. Расчет соединений поясов в составном элементе выполняется при нажатии кнопки «Решетка» в диалоговом окне РЕЗУЛЬТАТЫ. Нормы. Диалоговое окно Соединение поясов состоит из двух вкладок, содержащих необходимые для расчета данные о соединителях в плоскостях XY и XZ. Для каждой плоскости расчет выполняется отдельно.
В зависимости от ранее определенного типа соединения поясов в отдельных плоскостях (планки или решетки, выбранные в диалоговом окне Составное сечение) программа автоматически предлагает возможное решение для деталей соединения.
В программе предусмотрены следующие типы расчета:
- сварное соединение с элементом: угловой сварной шов;
- сварное соединение с элементом: стыковой сварной шов;
- болтовое соединение с элементом.
для решеток:
- сварное соединение с элементом: угловой сварной шов;
- болтовое соединение с элементом.
Проверка соединения поясов включает проверку сопротивления элементов, соединяющих пояса (сопротивление планок, сжатие с выпучиванием диагоналей и стоек), проверку сопротивления швов (болтов), соединяющих планки (решетки) с сечениями элементов.
При определении параметров соединения планки с сечением колонны проверяются основные геометрические параметры соединения. Для углового сварного соединения программа проверяет допустимые размеры сварных швов. Принимается, что угловой сварной шов имеет форму буквы С. Если длина горизонтальных частей шва не превышает 40 мм, тогда эти части не учитываются в расчетах (учитываются только вертикальные части сварного шва).
В программе также проверяется геометрическое распределение болтов в соединениях планок. Для стыковочного шва принято, что длина сварного шва равна высоте планки, а толщина должна быть меньше, чем толщина планки и толщина фланцев поясов колонны.
Таким образом, расчетные соединения поясов могут быть сохранены вместе с элементом; для этой цели используется кнопка Сохранить. Благодаря этому после определения соединения поясов в элементе при следующей проверке пользователь получает полные результаты проверки (без повторного открытия диалогового окна «Соединения поясов»). Результаты можно удалить нажатием кнопки Удалить.
Информация о соединениях поясов в колонне неразрывно связана с указанным сечением и указанным типом решетки, которые были определены во время определения параметров элемента. Если элементу назначается другое сечение или изменяется определение решетки, информация о соединениях поясов удаляется.
Проверка соединения элементов решетки с сечением колонны производится упрощенно. Для угловых сварных соединений требуется общая длина сварных швов, соединяющих решетку с сечением колонны. Центр тяжести системы сварных швов коллинеарен оси стержня (система подвергается только сдвигу без учета возможных эксцентриситетов). Для болтовых соединений ось сечения и ось положений болтов коллинеарны. Соответственно, несущая способность такого соединения равна суммарной несущей способности всех болтов, использованных в соединении.

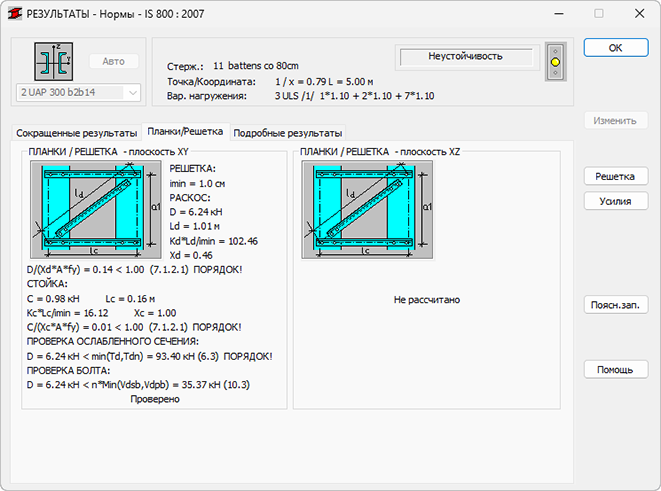

Чтобы начать расчет соединений поясов, нажмите кнопку «Вычисления». В диалоговом окне РЕЗУЛЬТАТЫ. Норма появляется дополнительная вкладка Планки/Решетка, содержащая наиболее важные результаты по проверке соединения (общие данные и результаты проверки в табличной форме).
Программа предоставляет также возможность определять соединения поясов для нескольких элементов одновременно. Это можно сделать двумя способами:
После проверки группы
Результатом проверки группы элементов является указание программой представителя группы с наибольшим коэффициентом. Открыв для этого элемента диалоговое окно Детальные результаты, пользователь может проектировать соединение поясов элемента. Если после проектирования этого соединения нажимают на кнопку Сохранить, то определение этого соединения назначается всем элементам, включенным в группу проверки. Заметим, однако, что это возможно только при условии, что для всех этих элементов определены одинаковые сечения и соответствующие типы решеток. Начиная с этого момента, проверка всех элементов группы будет выполняться с учетом результатов проверки соединения пояса.
После проектирования группы
Результатом проверки группы элементов является указание сечений в семействе элементов, которые определены для проведения расчетов и удовлетворяют условиям кода. Открыв диалоговое окно Детальные результаты для выбранного сечения, пользователь может проектировать соединение поясов.
Спроектированное соединение может быть присвоено элементу при условии, что текущее рассматриваемое сечение одновременно приписывается группе анализируемых элементов. При нажатии на кнопку Сохранить программа одновременно присваивает сечение вместе с соединением пояса, спроектированным для этого сечения, группе элементов. Начиная с этого момента, проверка всех элементов в группе будет производиться с учетом результатов проверки соединения пояса.
