В этом диалоговом окне можно определить новый тип дефекта. При выборе

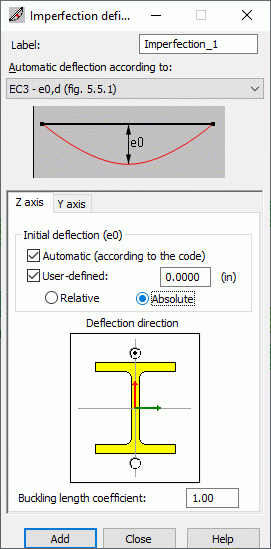

в диалоговом окне Геометрические дефекты открывается диалоговое окно «Назначение дефектов».
В верхней части окна в поле метка вводится имя геометрического дефекта. Здесь же задают метод автоматического расчета дефектов. Необходимо выбрать нормы и метод расчета.
Диалоговое окно имеет две вкладки: ось Y и ось Z. Для задания новых дефектов используются те же самые опции, которые используются для определения начального прогиба в местной системе осей сечения стержня (начальный прогиб может быть определен в направлении локальных осей z или y).
В поле «Начальный прогиб (e0)» пользователь может задать величину начального прогиба:
- если выбран параметр Автоматически, дефекты вычисляются на основе норм Еврокода 3 (ENV 1993-1-1:1992 статья 5.5.1) или Еврокода 3: 2005 (EN 1993-1-1:2005, статья 5.3.2 (3B) таблица 5.1); или Еврокода 3: 2022 (EN 1993-1-1:2022, статья 7.3.3.1.(1)).
- если выбрано значение «Определено пользователем», то величина прогиба может быть задана пользователем в соответствующем поле редактирования;
- если выбрано оба значения, то окончательная величина прогиба представляет собой сумму прогиба, вычисленного в соответствии с EC3, и прогиба, назначенного пользователем.
В нижней части диалогового окна можно указать ориентацию начального отклонения. Другими словами, оно указывает, должен ли прогиб быть определен на положительной или отрицательной стороне местной оси сечения.
В поле «Коэффициент приведенной длины» пользователь может задать коэффициент приведенной длины, который необходим для определения приведенной гибкости стержня в расчете на устойчивость.
На вкладке ось Z опция "Автоматически" по умолчанию включена, в то время как на вкладке ось Y опции "Автоматически" и "Определено пользователем" выключены.
