Зоны системы — это графические элементы, используемые для обозначения областей здания, которые будут обслуживаться конкретными аналитическими системами воздуховодов, водяными контурами и оборудованием зон.
При создании модели энергопотребления аналитические пространства добавляются ко всем замкнутым объемам в 3D-геометрии. Каждое аналитическое пространство назначается любой зоне системы, которая находится внутри или касается зоны. Взаимосвязь отображается в Диспетчере инженерных систем.
По пространству: выберите пространства в модели для формирования границы зоны системы. Последующие изменения геометрии пространства приведут к обновлению границ зоны. Зоны системы, созданные по пространству, можно преобразовать в зону системы на основе эскиза.
По эскизу: с помощью инструментов эскиза создайте замкнутый эскиз для определения зоны системы или используйте сегменты эскиза для пересечения пространств. Системной зоне назначается любое аналитическое пространство, ограниченное контуром эскиза или пересекаемое сегментом эскиза.

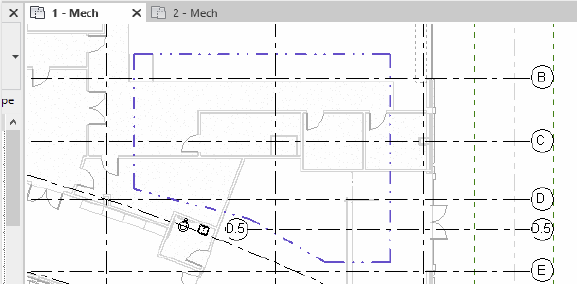

Зона системы по пространству
Добавление зоны системы по пространству
- Откройте вид в плане, на котором видны пространства.
- Перейдите на вкладку «Анализ»
панель «Зонирование» «По пространству» .
- Чтобы добавить в зону одно пространство, наведите на него курсор и, после того как пространство будет выделено, щелкните мышью; пространство будет добавлено в зону.
Чтобы добавить в зону несколько пространств, обведите добавляемые пространства рамкой выбора или, нажав и удерживая клавишу CTRL, выберите пространства по одному.
- Нажмите кнопку
(Завершить редактирование зоны).
Зона системы по эскизу
Добавление зоны системы с помощью эскиза
- Откройте вид в плане.
- Перейдите на вкладку «Анализ» панель «Зонирование» «По эскизу» .
Активируется режим эскиза.

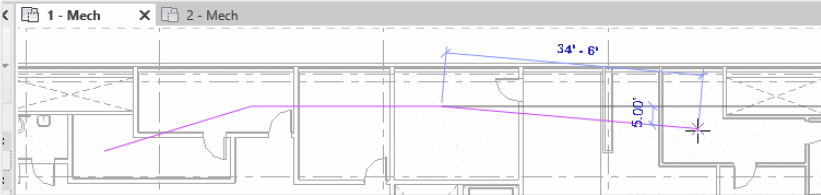

- Нарисуйте необходимые линии и формы во всех помещениях, которые должны быть включены в зону, обслуживаемую определенной аналитической системой. В набор включаются все помещения или пространства, затрагиваемые линией.
Кроме того, можно добавить зону системы в виде 2D-формы с помощью стандартных инструментов рисования эскизов. Любые объекты, находящиеся внутри формы или касающиеся ее, будут частью зоны системы.
- Для выхода из режима редактирования нажмите (Готово).
Зона системы будет размещена. Чтобы переопределить параметры отображения, на вкладке «Категории аналитической модели» используйте диалоговое окно «Переопределения видимости/графики».
- Выберите зону системы, чтобы просмотреть ее свойства и назначить оборудование зоны.
