Измените конфигурацию соединения, в котором участвует не более четырех стен, изменив тип соединения или порядок, в котором соединяются стены.
Прим.: Сведения о редактировании соединений стен, которые предусматривают участие четырех и более стен, проходят через несколько этажей или относятся к нескольким рабочим наборам, см. в разделе Редактирование сложных соединений стен.
- Выберите вкладку «Изменить»
панель «Геометрия»
(Соединения стен).
- Наведите курсор на соединение стен и щелкните на появившемся сером квадрате.
Чтобы выбрать несколько пересекающихся соединений стен для редактирования, постройте вокруг этих соединений рамку выбора или, нажав и удерживая клавишу CTRL, выберите каждое соединение по отдельности.
- На контекстной вкладке ленты выберите один из доступных типов соединений.
- Стыковое соединение: (тип соединения, используемый по умолчанию)
-
Косой срез
Прим.: Соединения под углом невозможно использовать при работе с наклонными стенами. - Срез: придание торцу стены прямоугольной формы (с углом 90 градусов).
Прим.: Соединения срезов невозможно использовать при работе с наклонными стенами.
- Стыковое соединение: (тип соединения, используемый по умолчанию)
- Если выбран тип соединения «Стыковое соединение» или «Под углом», можно с помощью кнопок «Следующая» и «Предыдущая» циклически перебрать возможные варианты порядка, в котором соединяются стены. Для соединения со срезом, показанного на рисунке выше, возможен следующий альтернативный порядок. (Функции «Следующая» и «Предыдущая» доступны только в случае, если для редактирования выбрано одно соединение стен.)

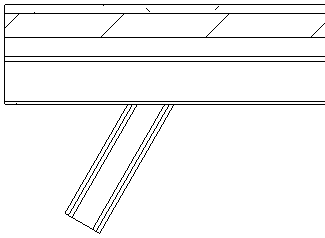

Прим.: Между стеной и внутренней поверхностью другой стены невозможно создать соединение со срезом или под углом, а также изменить порядок для стыкового соединения, так как в этом случае допускается только одна конфигурация стыкового соединения. Пример этой компоновки показан на следующем рисунке (выбран режим «Не подчищать»).
- При отображении требуемой конфигурации выберите «Изменить» для завершения работы с инструментом.
