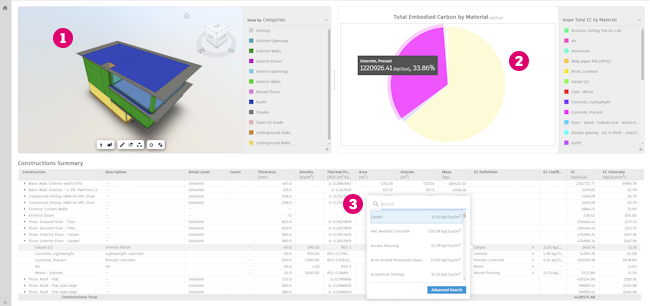

Просмотр подробных сведений о воплощенном углеродном следе для элементов, используемых в модели. Средство просмотра аналитической модели и график воплощенного углеродного следа являются инструментами визуализации данных о воплощенных углеродных выбросах в модели. Кроме того, сводная информация по конструкции содержит подробную информацию о конструкциях, используемых в модели, и позволяет назначать и редактировать сведения о воплощенном углеродном следе, связанные с элементами в модели.

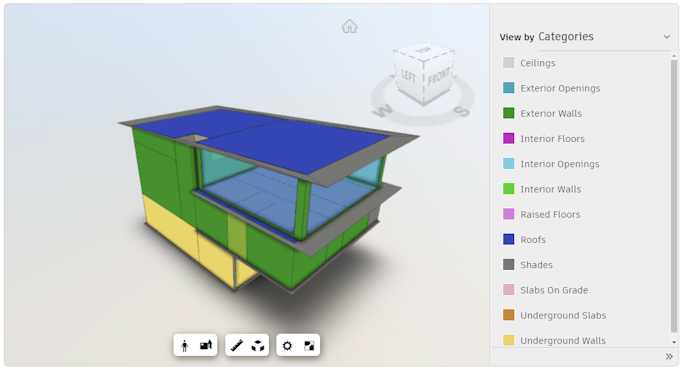

Средство просмотра аналитической модели

Средство просмотра 3D-моделей позволяет просматривать аналитическое представление данных модели, которые оценивались с точки зрения энергопотребления и показателей эксплуатационного углеродного следа. Можно выбрать способ просмотра данных в раскрывающемся списке.

• Конструкции: отображение элементов в модели с учетом конструкции, используемой каждым элементом.
• Категории: отображение элементов в модели с учетом категории элемента Revit.
• Уровень детализации: отображение элементов по уровню детализации, назначенному для них в Revit.

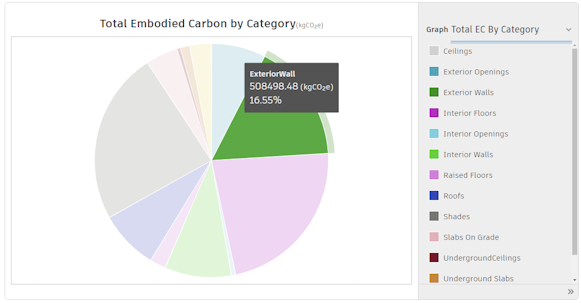

Вид графика

График воплощенного углеродного следа позволяет просмотреть совокупный воплощенный углеродный след по материалам и конструкциям или воплощенную интенсивность по площади. Совокупный воплощенный углеродный след измеряется в kgCO2e. Можно выбрать способ просмотра данных в раскрывающемся списке.

• Совокупный воплощенный углеродный след по категории: определение объема воплощенного углеродного следа в каждой категории Revit в модели.
• Совокупный воплощенный углеродный след по конструкции: определение объема воплощенного углеродного следа в каждой конструкции в модели. На этом виде можно выделить выбранную конструкцию или материал в соответствующих элементах в средстве просмотра 3D-модели и сводной таблице конструкций для упрощения выявления очагов воплощенного углеродного следа.
• Совокупный воплощенный углеродный след по материалу: определение того, является ли воплощенный углеродный след в конструкции результатом высокой интенсивности воплощенного углерода или же частого использования конструкции в модели.
• Воплощенный углеродный след по площади: определение того, является ли воплощенный углеродный след в конструкции результатом высокой интенсивности воплощенного углерода или же частого использования конструкции в модели.

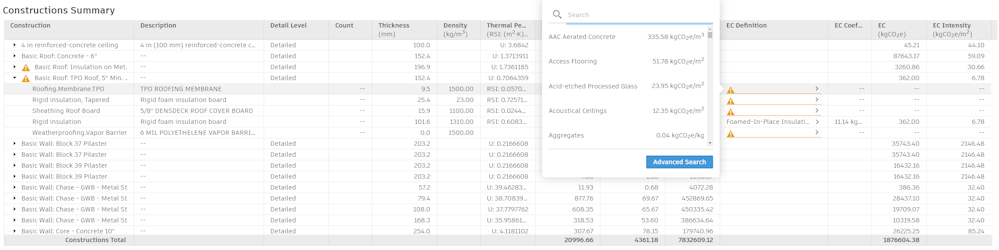

Сводная информация по конструкции

В сводке по строительству перечислены конструкции и слои их материалов, включая описания, атрибуты, количества, назначения объемов углерода и результаты расчета объемных выбросов углерода. Чтобы просмотреть составляющие материалы, щелкните имя конструкции в сводке. Если в таблице конструкция отмечена значком , с ней не связано определение воплощенного углеродного следа.

Щелкните значение «Определения ВУ», чтобы развернуть окно поиска и назначить конструкции определение воплощенного углерода. Так можно быстро искать и назначать существующие определения углерода слоям материала. Кнопка "Расширенный поиск" позволяет выполнять расширенный поиск, добавлять или изменять определения. Дополнительные сведения см. в разделе Создание и редактирование определений воплощенного углеродного следа.
