Для создания объема выемки в основном топотеле используйте перекрытие, крышу или топотело.
Элементы перекрытия, крыши и топотела, пересекающие топотела, используются для создания объема выемки в основном топотеле. Например, можно разместить элемент перекрытия в топотеле с наклоном, использовать инструмент «Выемка» и удалить объем топотела до пересечения с перекрытием или использовать один из двух перекрывающихся элементов топотела, чтобы создать выемку для парковки.
Прим.: Чтобы повысить шансы на успех, при вырезании или выемке элементов топотела можно применить параметр «Устойчивость выреза с полостью в топографии». Этот параметр применяет случайное смещение (в диапазоне от 0,7805928 до 99,887185544000004711 мм) по оси X или Y к полостной геометрии. Смещение может незначительно влиять на точность полостной геометрии. Все изменения геометрии будут отражаться в окне предупреждения и файле журнала. «Устойчивость выреза с полостью в топографии» — это параметр проекта, который применяется к элементам топотел и связанной топографии.

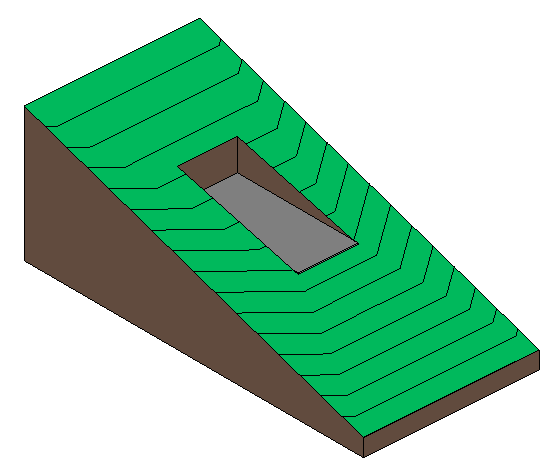

 Создание выемки в топотеле с помощью перекрытия |
 Создание выемки в топотеле для парковки с помощью топотела |
Создание выемки в топотеле
- Выберите топотело с пересекающим его элементом (крышей, перекрытием или топотелом).
- Выберите вкладку «Изменить | Топотело»
«Формирование топотела»
(Выемка).
- Выберите пересекающий элемент, с помощью которого нужно создать выемку.
- Щелкните
(Изменить).
Удаление выемки из топотела
- Выберите (основное) топотело с выемкой.
- Выберите вкладку «Изменить | Топотело»«Формирование топотела»
(Убрать выемку).
- Выберите пересекающий элемент, для которого требуется остановить выемку.
- Закройте окно предупреждения о перекрывающихся элементах.
- Щелкните (Изменить).
Прим.: Сведения об объеме, отображаемые в данных основного топотела, корректируются по мере того, как в элементе производится создание выемок с помощью других элементов.
