Поворот элементов

Инструмент "Повернуть" служит для поворота элементов вокруг оси.

На планах этажей, зеркальных отображениях потолка, планах потолков, фасадах и разрезах ось поворота считается перпендикулярной виду. На 3D-видах ось перпендикулярна рабочей плоскости вида.

Не все элементы можно поворачивать вокруг произвольной оси. Например, поворот стен невозможен на фасадах, а окна не могут поворачиваться в отрыве от стен, в которые они вставлены.

Процедура поворота элементов

  1. Выполните одно из следующих действий.
    • Выберите элементы, которые требуется повернуть, затем выберите вкладку «Изменить | <Элемент>»панель «Изменить» (Повернуть).
    • Выберите вкладку «Изменить»панель «Изменить» (Повернуть), выберите элементы, которые требуется повернуть, и нажмите клавишу ENTER.
    • На вкладке «Изменить | Поворот» «Поворот» выберите параметр «Поворот после размещения».
    Прим.: Выберите сетку рабочей плоскости для поворота, уменьшите масштаб изображения для просмотра границ рабочей плоскости целиком и щелкните кромку сетки.

    В центре выбранного элемента обозначен центр вращения ().

  2. При необходимости его можно перетащить:
    • с помощью простого перетаскивания на новое место;
    • с помощью щелчка по центру вращения и последующего щелчка на новом месте;
    • с помощью нажатия клавиши пробела и последующего щелчка на новом месте;
    • на контекстной вкладке ленты, выбрав «Разместить центр вращения: размещение» и щелкнув новое положение.
      • Прим.: При использовании команды "Повернуть" клавиша быстрого доступа (R3) активирует параметр "Размещение". Если команда "Повернуть" не используется, однако элемент выбран, клавиша R3 запускает команду "Повернуть" и активирует параметр "Размещение". Для настройки клавиши R3 измените команду «Определить новый центр вращения» в диалоговом окне Горячие клавиши.

    При перетаскивании элемент управления привязывается к необходимым точкам и линиям, например, к стенам и местам пересечения стен и линий. Его также можно переместить в не занятое объектами место.

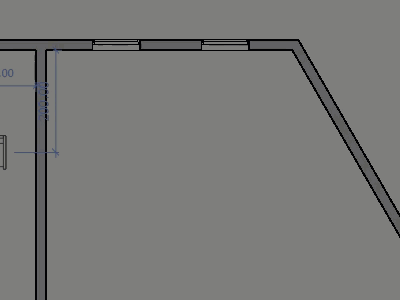

    Пример

    Прим.: Чтобы сбросить центр вращения в положение по умолчанию, на контекстной вкладке ленты выберите команду «Разместить центр вращения: центр вращения по умолчанию».
  3. На контекстной вкладке ленты выберите любую из следующих команд.
    • Разъединить: разрыв связей между выбранными и остальными элементами перед поворотом. Это может, например, пригодиться при перемещении стены, примыкающей к другой стене.
    • Копировать: при повороте создаются копии элемента. Исходный элемент остается на своем месте.
    • Угол: задайте угол поворота и нажмите клавишу ENTER. Revit выполняет поворот объектов на заданный угол. Если угол введен, пропустите следующие два пункта.
  4. Щелкните кнопкой мыши для определения линии начала поворота.

    На экране появляется линия-образец первого луча. Если при задании первого луча была выполнена привязка к объекту, при задании второго луча образец линии будет поворачиваться вместе с образцом нового положения элемента.

  5. Переместите курсор для определения линии окончания поворота.

    На экране появляется линия-образец второго луча. Также выводятся временный угловой размер и образец нового положения элемента.

    Совет: Для поворота элементов можно также использовать контекстные размеры. После определения первого луча угловой размер выделяется полужирным шрифтом. Введите значение угла с клавиатуры.
  6. Щелкните мышью для определения линии окончания поворота и для завершения поворота выбранных элементов.

    Элементы поворачиваются на угол, образованный между линиями начала и окончания поворота.

После выполнения поворота Revit возвращается в режим редактирования; элемент при этом остается выбранным.

Прим.: После завершения работы с инструментом «Повернуть» заданные пользователем параметры запоминаются и используются в дальнейшем.

Поворот при размещении

Перед тем как щелкнуть мышью для размещения элемента, его можно повернуть, нажав клавишу пробела.
  1. Выберите инструмент для размещения элемента (например, Разместить компонент).
  2. В области рисования поместите курсор в нужное место.
  3. Нажмите клавишу пробела для вращения элемента по часовой стрелке с шагом 90 градусов.
    Прим.: Если курсор расположен таким образом, что в области рисования выделяется существующий элемент, размещенный под углом, то при нажатии клавиши пробела элемент будет повернут перпендикулярно или параллельно существующему элементу.
  4. Когда образец для просмотра окажется в требуемом месте при требуемой ориентации, щелкните для размещения компонента.
