Область топотела

Задание области топотела для смещения относительно исходной поверхности топотела.

Например, с помощью областей можно выделить место для парковки, дороги или площадки на топотеле. Областям назначается отдельный независимый тип топотела. Чтобы создать область с материалом, отличающимся от материала родительского топотела, назначьте другой тип.

Создание области топотела не приводит к разделению поверхностей. Геометрия области топотела определяется исходной поверхностью и отражает изменения, внесенные в родительское топотело. Для области топотела можно определить смещение. Для создания отдельных поверхностей, которые можно редактировать независимо друг от друга, используйте инструмент «Разделение».

Создание области топотела

1. Откройте вид, на котором отображается топотело.
2. Выберите топотело.
3. Выберите вкладку «Изменить | Топотело»«Формирование топотела» (Область топотела).

   Revit переходит в режим работы с эскизом.

4. Щелкните значок (Выбрать линии) или воспользуйтесь другим инструментом работы с эскизами для создания области топотела.
5. На палитре свойств выберите тип топотела для области и введите значение для параметра «Смещение области». При положительном значении область поднимается над поверхностью топотела, а при отрицательном — в топотеле создается выемка. Если ввести значение 0, создается область, выровненная с геометрией топотела.
6. Щелкните значок (Выход из режима редактирования).

Изменение границ области топотела

1. Выберите область топотела.
2. Выберите вкладку «Изменить | Топотело» панель «Режим» (Редактировать эскиз).
3. Щелкните значок (Выбрать линии) или воспользуйтесь другим инструментом для работы с эскизами, чтобы изменить область топотела.
4. Щелкните значок (Выход из режима редактирования).
Прим.: Если при разделении топотела с областью топотела линия деления не пересекает ее, отобразится уведомление об удалении области топотела, так как ее невозможно создать. Это нормально. Нажмите «Удалить экземпляр(ы)», чтобы продолжить операцию разделения.

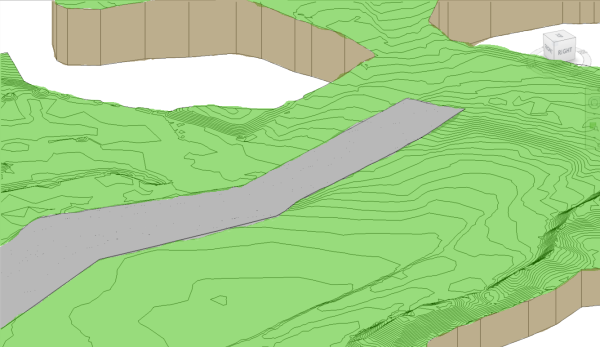

Пример
