Инструмент «Топотело» позволяет определить топографический элемент с использованием заданных реперных точек или импортированных данных.
При просмотре и работе с топотелом обратите внимание на следующие моменты.
- Линии сгиба. Линии сгиба являются кромками топотел. Линии сгиба создаются автоматически при добавлении точек для создания топотела. По умолчанию линии сгиба отключены. Включить их отображение можно в диалоговом окне «Видимость/графика» на вкладке «Категории модели» в категории «Топотело».
- Максимальное количество используемых точек: задание максимального количества точек, используемых для создания топотела, сгенерированного на основе импортированного текстового или DWG-файла. Параметр в файле Revit.ini с именем NativeToposolidMaxPointThreshold управляет количеством точек, которые будут использоваться для топотела.
- Диапазон: от 10 000 до 50 000 точек.
- Значение по умолчанию: 20 000.
Прим.: Чем больше количество используемых точек, тем точнее получается представление топотел. Но это может повлиять на производительность при редактировании топотела или навигации по модели.Дополнительные сведения см. в разделе Прочие параметры в файле Revit.ini.
Элементы топотела могут быть разрезаны другими элементами. Используйте команду Вырезание геометрии в семействе для выполнения логических операций, позволяющих задавать форму топотела. Используйте параметр Разделить элементы, чтобы разбить топотело на несколько элементов.
- компоненты площадки;
- парковка;
- ограждения;
- элементы на основе перекрытия.
Семейства ребер плит можно применять к ребру топотела. Например, ребро плиты можно использовать для моделирования края бордюра на площадке.
Элементы топотела поддерживают образцы поверхности, используемые в назначенном топотелу материале. Дополнительные сведения об определении образца поверхности для материала см. в разделе Образцы заливки для графического отображения материалов.

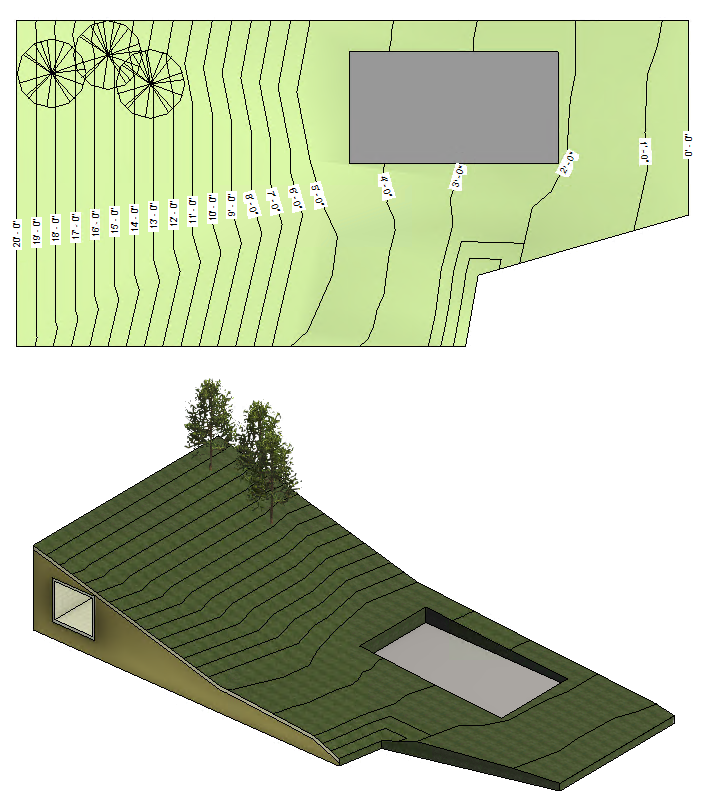

Пример топотела на плане площадки и на 3D-виде
